• Year
  • 1981
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 106219

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • -1
  • Semiconductors
  • Main principle
  • Superheterodyne (common); ZF/IF 468/10700 kHz
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Line / Batteries (any type) / 110-127; 220-240 / D: 6 × 1,5 Volt
  • Loudspeaker
  • 2 Loudspeakers / Ø 10 cm = 3.9 inch
  • Power out
  • 4 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: D8210 /00 - Philips - Österreich
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 460 x 240 x 100 mm / 18.1 x 9.4 x 3.9 inch
  • Notes
  • Spatial-Stereo, Line In, Line Out.

    As D8212 but without LW.

  • Net weight (2.2 lb = 1 kg)
  • 2.9 kg / 6 lb 6.2 oz (6.388 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Franz Scharner. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips - Österreich: D8210 /00

Threads: 1 | Posts: 2

hallo werte Sammlerfreunde,

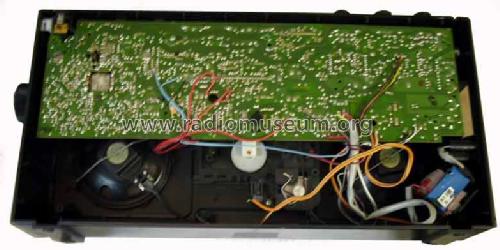

in Arbeit ist derzeit ein Philips Spatial Stereo D8210 /00. Habe hier die entsprechenden Service-Unterlagen zum Gerät runtergeladen. Nun kam ich gar nicht zurecht und stellte fest, dass meine Leiterplatte in keiner weise mit der Abbildung aus RM.org verbleichbar ist - völlig anders. Gibt es zu diesem Gerät unterschiedliche Varianten? Lt. Typenschild am Gerät ist mein Gerät zweifelsfrei ein Philips Spatial Stereo D8210 /00 . Vielleicht hat auf ein Sammlerkollege Unterlagen für dieses Gerät.

Freundliche Grüße

Peter Faulstich

Peter Faulstich, 08.Aug.16

Weitere Posts (2) zu diesem Thema.
