Oszillograph GM-3156 neu

Oszillograph GM-3156; Philips; Eindhoven (ID = 2022079) Equipment
Use red slider bar for more.
Oszillograph GM-3156; Philips; Eindhoven (ID = 2022079) Equipment
Philips; Eindhoven: Oszillograph GM-3156 [Equipment] ID = 2022079 1400x1876
Select picture or schematic to display from thumbnails on the right and click for download.

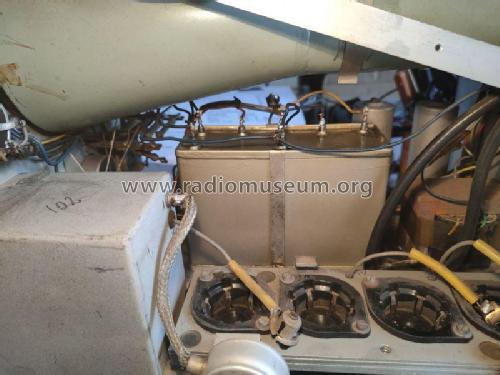

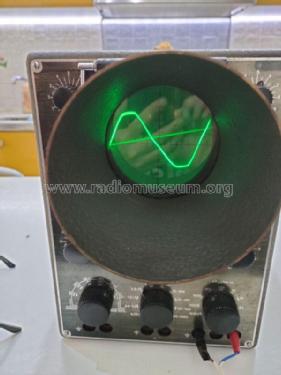

For model Oszillograph GM-3156 neu, Philips; Eindhoven (tubes international!); Miniwatt:
Gerät steht im 'Das Rundfunkmuseum', Cham.

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1941–1950 Category: Service- or Lab Equipment
Valves / Tubes 9: DG10-5 EC50 EF6N EF6N EF6N EF6N EF6N 1876 AZ1 4687 4687
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Oszillograph GM-3156 [neu] - Philips; Eindhoven tubes
Material Metal case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Notes

Dies ist das Modell laut Gebrauchsanweisung von 1941 (66 075 17.2-18 1/1150), doch das Gerät laut Gebrauchsanweisung mit Schreibmaschinenschrift (Variante "alt") zeigt die Bildröhre als DN9-3 oder DN9-5 und 5 x EF6 statt EF6N.

Beim GM3156 (und wohl auch GM3157) handelt es sich um ein Kathodenstrahl-Oszilloskop für die Beobachtung und Aufzeichnung von periodischen oder einmaligen elektrischen Spannungsschwankungen für die "mechanische Industrie". Zu Erfassen sind z.B. mechanische Erschütterungen, magnetische Schwingungen, Vorgänge beim Durchschmelzen von Sicherungen, schnelle Temperaturschwankungen, optische und akustische Schwingungen etc. Dazu gibt es verschiedenste Hilfsgeräte wie der Tongenerator GM2307 oder GM2315, "NF-Oszillator" GM2304 oder GM4260, Photostativ GM4193 für die "Rolleicord", Elektronenschalter GM4580 (von 1947) oder GM4581 um ein Zweistrahlgerät zu haben, Lichtschirm mit Diagrammskala GM4195, 5000-V-Gleichspannungsapparat für die Nachbeschleunigung der DG10-5 als GM4198, Projektionsvorsatzgerät GM4199 etc. GM4193, GM4199, GM4195 und GM4198 sind in der Kundendienstanleitung von 1941 beschrieben.

Die Frequenz der Kippspannung ist in 10 Stufen und weiter in jeder Stufe kontinuierlich regelbar zwischen 0,25 und 2000 Hz. Mitverwendung der Erschütterungsaufnehmer GM5520, GM5526 oder GM5527 in Kombination mit dem Amplituden-Messgerät GM5522 ist möglich.

Price in first year of sale 5'200.00 ATS
Source of data - - Manufacturers Literature
Mentioned in Elektron Kalender 1950 (Österreich)

Model page created by Ernst Erb. See "Data change" for further contributors.
