• Country
• Spain

• Manufacturer / Brand
• Philips Ibérica, COPRESA, Compañía de Productos Electrónicos, Miniwatt tubes, SELEZ; Madrid, Barcelona

• Year
• 1970 ??

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 325733

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors
• OC75 OC75 OC72 OC26

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Loudspeaker + integr.Amplifier

• Power type and voltage
• Dry Batteries / 3 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 0.2 W (undistorted)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

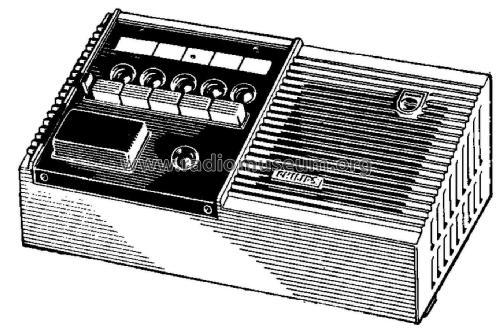

• Model: Estación Principal Intercomunicador ELA Amplifiers EL7322 /00 - Philips Ibérica, COPRESA,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 250 x 90 x 135 mm / 9.8 x 3.5 x 5.3 inch

• Notes

• Philips Ibérica, S.A.E., Central Intercomunicadora EL7322 /00

  Preparada para usarse con hasta cinco estaciones secundarias tipo EL7324 /00
  Puede insertarse un alimentador de red EL7328 /00 en lugar de las pila.

  Se puede complementar con la extensión EL7329 /00 para añadir cinco secundarios más, o con la extensión EL7330 /00 para añadir quince secundarios más.

• Net weight (2.2 lb = 1 kg)
• 1.250 kg / 2 lb 12.1 oz (2.753 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Miguel Bravo-Cos. See "Data change" for further contributors.
