Signalverfolger GM7628

Signalverfolger GM7628; Philips; Eindhoven (ID = 68442) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 68445) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 215553) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 68446) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 68447) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 68448) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 68444) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 215550) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 215551) Equipment

Signalverfolger GM7628; Philips; Eindhoven (ID = 215552) Equipment
Signalverfolger GM7628; Philips; Eindhoven (ID = 2373978) Equipment Signalverfolger GM7628; Philips; Eindhoven (ID = 1007602) Equipment
Signalverfolger GM7628; Philips; Eindhoven (ID = 68202) Equipment Signalverfolger GM7628; Philips; Eindhoven (ID = 107128) Equipment
Signalverfolger GM7628; Philips; Eindhoven (ID = 107127) Equipment Signalverfolger GM7628; Philips; Eindhoven (ID = 107126) Equipment
Signalverfolger GM7628; Philips; Eindhoven (ID = 107129) Equipment Signalverfolger GM7628; Philips; Eindhoven (ID = 484009) Equipment
Signalverfolger GM7628; Philips; Eindhoven (ID = 484011) Equipment Signalverfolger GM7628; Philips; Eindhoven (ID = 484012) Equipment
Use red slider bar for more.
Signalverfolger GM7628; Philips; Eindhoven (ID = 2373978) Equipment
Philips; Eindhoven: Signalverfolger GM7628 [Equipment] ID = 2373978 1400x1109

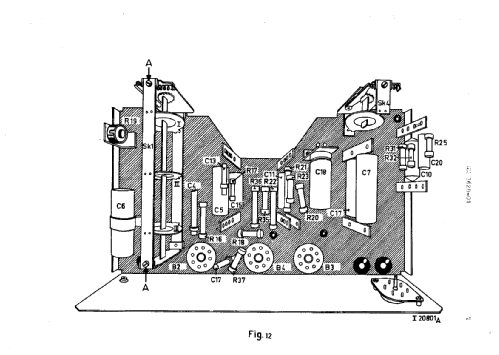

Select picture or schematic to display from thumbnails on the right and click for download.
For model Signalverfolger GM7628, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1950 Category: Service- or Lab Equipment

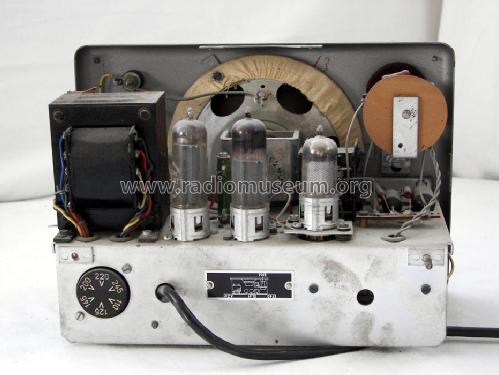

Valves / Tubes 5: EA50 EF40 AZ41 EL41 EM4
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110-245 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.9 W (unknown quality)
from Radiomuseum.org Model: Signalverfolger GM7628 - Philips; Eindhoven tubes

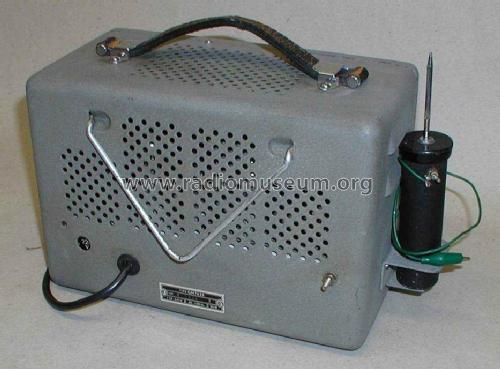

Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 297 x 187 x 152 mm / 11.7 x 7.4 x 6 inch
Notes

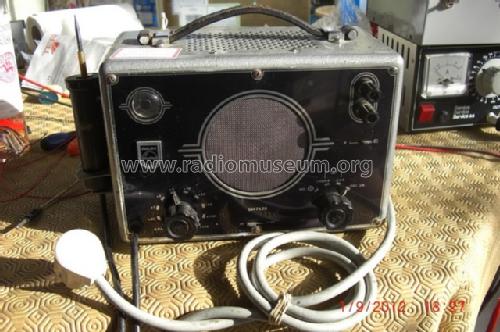

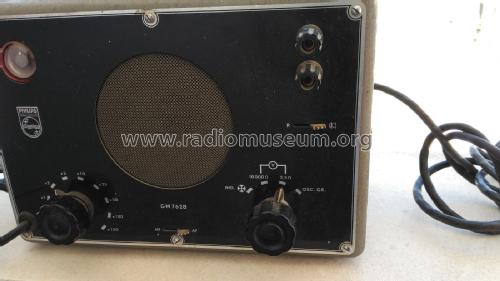

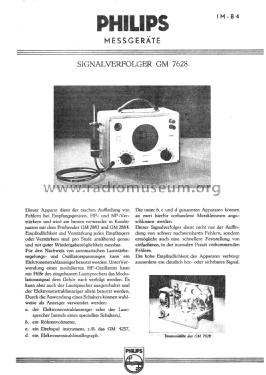

Service-Signalverfolger für NF und HF mit HF-Demodulator im Tastkopf, Ausgang zur Messung der Signalspannung, mit akustischer und optischer Signalanzeige. Diodenmeßkopf für Gleichspannung bis 250V plus 100VAC. Frequenzbereich bis 100MHz. Eingangsumschalter für Gleichspannung (AVC), NF und HF (Oszillator). AVC-Stellung: Vollanzeige (EM4) 18V (1V nachweisbar). Eingangswiderstand 12MOhm, NF-Stellung: Vollanzeige 100mV (1mV nachweisbar) Eingangswiderstand 1MOhm, HF-Stellung: Vollanzeige 18V, Eingangswiderstand 0,2MOhm (1,5MHz). Eingangsabschwächung in 8 Stufen bis 1:150. Ausgang umschaltbar auf Lautsprecher. Magisches Auge und Ausgangsklemmen für 2,5Ohm und 10kOhm Anpassung bzw. Anschluß eines Röhrenvoltmeters oder Oszillographen. Maximale Ausgangsleistung 0,9W bei 1kHz und k=10%.

Siehe auch Philips GM7628/01 mit EM34 und anders gestalteter Front.

Price in first year of sale 395.00 DM
Mentioned in Elektron Kalender 1950 (Österreich)

Model page created by Martin Fichtinger. See "Data change" for further contributors.



All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4976 models, 4168 with images and 3322 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Philips; Eindhoven: Signalverfolger GM7628
Threads: 3 | Posts: 7
Hits: 1359     Replies: 1
philips: GM7628; Signalverfolger
Franz Bernhard Beuker
03.Nov.15
  1

Hallo Herr Roth,

danke für den Hinweis.

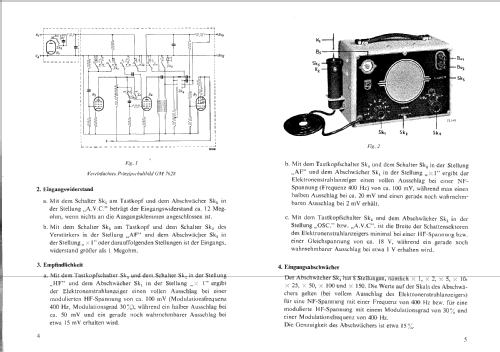

Es ist jedoch nicht der Schaltplan, den ich suche, sondern die vollständige Gebrauchsanleitung. Wesentliche Teile dieser Gebrauchsanleitung sind hinterlegt und für mich auch ohne Probleme auffindbar, jedoch fehlen die Seite 6 und 7 der Gebrauchsanleitung. Diese sind leider nicht abgelegt und fehlen somit. Damit ist die jetzt hinterlegte Gebrauchsanleitung leider nicht vollständig abgelegt.

Wenn jemand die fehlenden Seiten 6-7 der Gebrauchsanleitung besitzt, wäre es hilfreich, diese einzuscannen und hier anzufügen. Gerne würde ich dabei unterstützen.

Für die damit verbundenen Bemühungen darf ich mich bereits jetzt bedanken.

Franz Beuker



Arpad Roth † 27.3.17
03.Nov.15
  2

Hallo Herr Beuker,

versuchen Sie doch die beiden Hochlader per Mail anzuschreiben, vielleicht gibt /haben diese die fehlten Seiten,





Hits: 1257     Replies: 1
philips: GM7628; Signalverfolger
Franz Bernhard Beuker
02.Nov.15
  1

Leider fehlt auf der "Modellseite Schaltplan und Anleitung" die 6-7 Seite der Anleitung. Kann hier jemand weiterhelfen?

Arpad Roth † 27.3.17
02.Nov.15
  2

Hallo Herr Beuker,

Schaltplan ist seit 2008 beim Modell vorhanden.

Dies zur Info





Hits: 2462     Replies: 2
philips: GM7628; Signalverfolger
Enno Janke
19.Aug.12
  1

Ich suche die Bedienungsanleitung zum Gerät. Kann mir jemand helfen? Kopie oder PDF würde reichen.

Danke fürs Nachschauen!

Enno Janke

Hans-Dieter Haase † 5.2.18
19.Aug.12
  2

Hallo Herr Janke,

wenn ich das richtig sehe, ist doch auf der Modellseite Schaltplan und Anleitung vorhanden. Wo liegt das Problem?

MfG HDH

Enno Janke
19.Aug.12
  3

Sie haben Recht Herr Hase!

Ich habe in der Miniaturansicht nicht gesehen das es 17 Seiten gibt. Die Bda Seiten kommen erst zum Schluss. Vielen Dank auch an Herrn von Bechen, der mir freundlicherweise die Anleitung in Niederländisch und Französisch zugeschickt hat.

Enno Janke


Philips; Eindhoven: Signalverfolger GM7628
