- Country
- Netherlands
- Manufacturer / Brand
- Philips; Eindhoven (tubes international!); Miniwatt
- Year
- 1964–1966
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 30191
Teleskop-Antenne ersetzt
Original propekt in 1966.
Deckel geschlossen

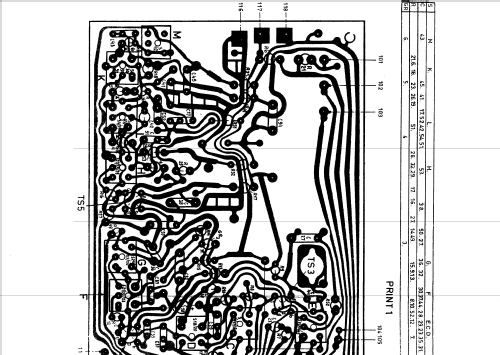

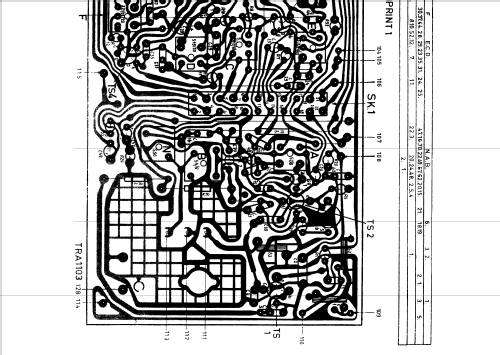

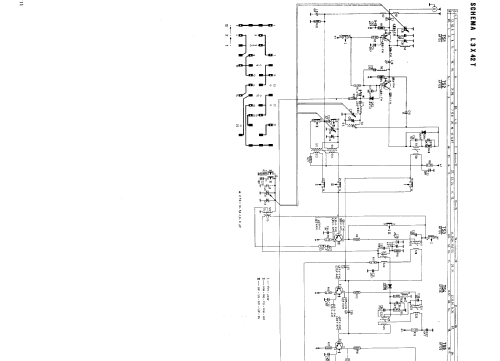

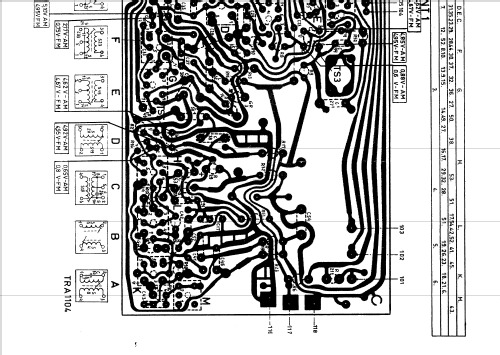

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Main principle
- Superheterodyne (common); ZF/IF 452/10700 kHz
- Wave bands
- Broadcast, Long Wave and FM or UHF.
- Power type and voltage
- Dry Batteries / 4 x 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- from Radiomuseum.org
- Model: L3X42T /00C - Philips; Eindhoven tubes
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 253 x 158 x 70 mm / 10 x 6.2 x 2.8 inch
- Notes
-
Dioden: 5 x AA119, 1 x BA102.
- Price in first year of sale
- 225.00 Hfl
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Iven Müller. See "Data change" for further contributors.
- Other Models
-
Here you find 5233 models, 4365 with images and 3446 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Forum contributions about this model: Philips; Eindhoven: L3X42T /00C
Threads: 1 | Posts: 1
Das Radio zieht mehr als 100mA Strom. Es gibt nicht den geringsten Ton.
Rückdeckel abnehmen: die zwei Zierschrauben hinten und die im Batteriefach versteckte Schraube lösen. Die Verstärker-Platine wird von zwei winzigen Schrauben von unten her gehalten. Entfernen – nicht verlieren!

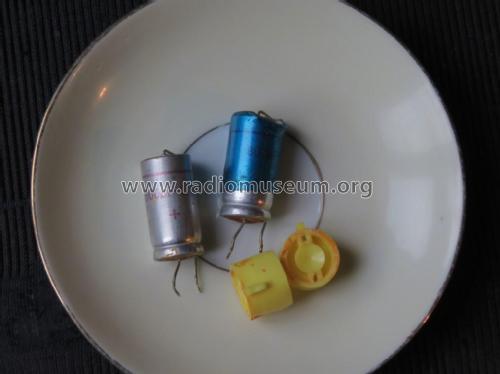

Einer der grossen Elektrolyten (C65) ist ganz schmierig. Der hat keinen Kurzschluss, aber sein dicker Kamerad (C64) schon. Beide ersetzt. Jetzt kommt Ton, der Empfang ist da. Ganz leise nur, denn der kleine Elektrolyt beim Potentiometer (C55) ist ebenfalls schadhaft.
800uF, Spannungsfestigkeit ganze 6,4 Volt
Die Teleskop-Antenne hat noch ihren Fussteil. Ausbauen: wieder zwei winzige Schrauben! Der geringe Rest des Antennenröhrchens wird abgeschält.,, Ersatz wird aufgelötet, alles wird montiert.
Schon langwellt, mittelwellt und ultrakurzwellt das Radio wieder...
Bruce Cohen, 10.Dec.21
