• Paese
• Germania

• Produttore / Marca
• Philips Radios - Deutschland

• Anno
• 1971/1972

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 103320

• • Brand: Deutsche Philips-Ges.

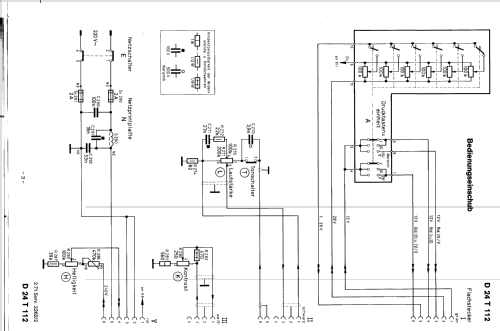

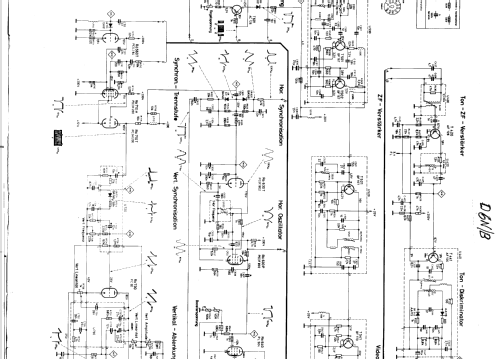

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 10

• Valvole
• PC92 PCL84 PCL86 PCH200 PL504 PY88 PL805 PCF802 DY86 A61-120W

• Numero di transistor
• 13

• Semiconduttori

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Leonardo D24T112 D 24 T 112 Ch=D6N - Philips Radios - Deutschland

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 680 x 490 x 390 mm / 26.8 x 19.3 x 15.4 inch

• Annotazioni
• 28 Dioden, 1 IC. VHF/UHF. 24 Zoll SW-Gerät.

• Peso netto
• 24 kg / 52 lb 13.8 oz (52.863 lb)

• Fonte dei dati
• Handbuch VDRG 1971/1972

• Autore
• Modello inviato da Franz Born †. Utilizzare "Proponi modifica" per inviare ulteriori dati.
