Misurina I 20 T600 /00 /02
Philips Italy; Milano (MI)
- Pays
- Italy
- Fabricant / Marque
- Philips Italy; Milano (MI)
- Année
- 1970 ??
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 352718

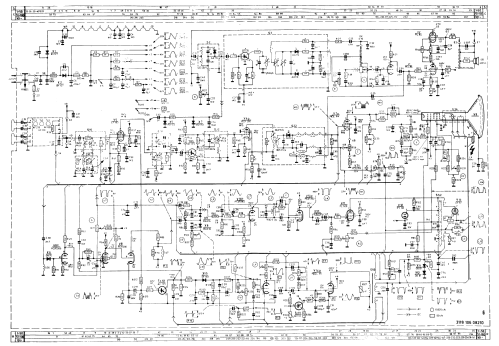

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 12
- No. de transistors
- 7
- Semi-conducteurs
- AF239 AF239 AF139 AF126 BF173 AC125 AC132 AA119 BA102 BZY63 OF161 OA90 OA70 BAX16 OA81 BY127
- Principe général
- Super hétérodyne avec étage HF; FI/IF 38900/5500 kHz
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 220 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- De Radiomuseum.org
- Modèle: Misurina I 20 T600 /00 /02 - Philips Italy; Milano MI
- Forme
- Modèle de table profil bas (grand modèle).
- Dimensions (LHP)
- 555 x 418 x 340 mm / 21.9 x 16.5 x 13.4 inch
- Remarques
-
Televisori in bianco/nero con VHF e UHF. Cinescopio metallizato da 19 pollici con deflessione 110°.
Due sole differenze tra la versione /00 e la /02: Il mobile, nella /02 chiaro e nella /00 scuro, ed il selettore completo di tastiera.
Adatto a ricevere le emittenti che funzionano secondo le norme C.C.I.R.
Altoparlante ad alta impedenza senza trasformatore di uscita, collegato direttamente alla seconda griglia della finale audio.
Le valvole ed il cinescopio sono alimentati in Corrente Continua.
- Littérature
- -- Schematic (Schemario TV Philips Service, Edizioni CELI 1972.)
- Auteur
- Modèle crée par Pier Antonio Aluffi. Voir les propositions de modification pour les contributeurs supplémentaires.
