For model Motional Feedback Box (MFB) 532 Electronic 22RH532, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1974/1975 perfect model Category: Loudspeaker, headphone or earphone
Semiconductors (the count is only for transistors) 25: BC158 or. BC558 or. BC559 BC148 or. BC548 or. BC549 BDX64 BDX65 unknown_tr BC147 or. BC547 BC546 BD267 or. BD901 BD266 or. BD902 BSS68 BZX79 BAW62 BA217 BA148 BY164
Main principle Audio-Amplification
Wave bands - without
Details Loudspeaker + integr.Amplifier

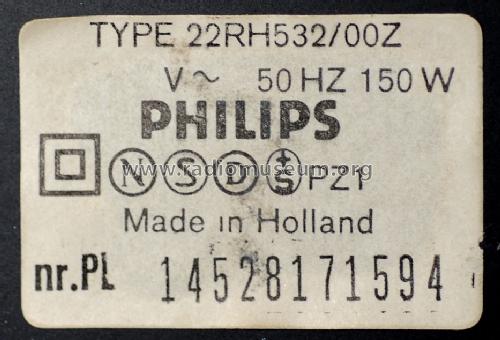

Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out 60 W (undistorted)
from Radiomuseum.org Model: Motional Feedback Box 532 Electronic 22RH532 - Philips; Eindhoven tubes

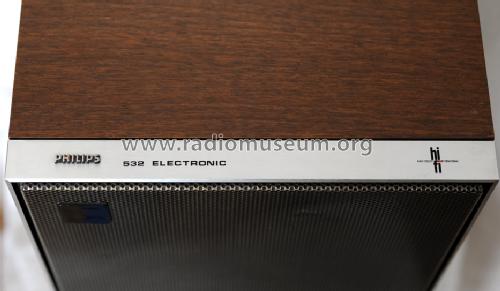

Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 283 x 378 x 212 mm / 11.1 x 14.9 x 8.3 inch
Notes

Die Philips Motional Feedback Box 532 Electronic MFB ist ein Aktivlautsprecher mit getrennten Endverstärkern für den Tieftonkanal und dem Mittel- Hochtonzweig. Der Tieftonzweig arbeitet mit Bewegungsgegenkopplung: Die mit einem Piezokeramischen Element mit FET-Impedanzwandler (Bestandteil der Membran des Tieftöners) aus der Membranbeschleunigung erzeugte Gegenkopplungsspannung wird nach Verstärkung zum Tieftonzweiges zurückgeführt. Ergebnis ist die Linearisierung der Bewegungen der Tieftonmembran, damit lässt sich der Übertragungsbereich bei gegebenen Gehäusevolumen zu niedrigeren Frequenzen hin erweitern. Gleichzeitig werden die nichtlinearen Verzerrungen (Klirr) des Tieftöners verringert.

Gesamt-Verstärkerleistung: 60 W, davon 40 W im Tieftonkanal.
Übernahmefrequenzen: 500 Hz und 3500 Hz
Tieftonsystem: 8", AD8065W
Mitteltonsystem: 5", AD5060Sq
Kalottenhochtonsystem: 1", AD0160T

Bruttovolumen: 22 l,

Modulationsgesteuertes Relais schaltet die Box bei Anliegen eines Eingangssignals aus Bereitschaft ein.
Eingangsempfindlichkeit umschaltbar für den Betrieb am Vorverstärker- oder Leistungsverstärkerausgang.
Betriebsanzeige mit Glühlampe 6,3 V 50 mA.

Leistungsaufnahme: Bereitschaft 8 W, Betrieb 25 W (ohne Aussteuerung).
Erster Lautsprecher des Herstellers der nach dem MFB-Prinzip arbeitet.

Die Box wurde bereits zur IFA 1973 in grossformatiger Anzeige beworben, war aber laut der offiziellen Philips-Preisliste vom Januar 1974 erst "in Kürze lieferbar". Sie ist daher erst im Modelljahr 1974 gelistet.

Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)
Price in first year of sale 400.00 HFL
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original prospect or advert (Spring 1974, Spring 1975)

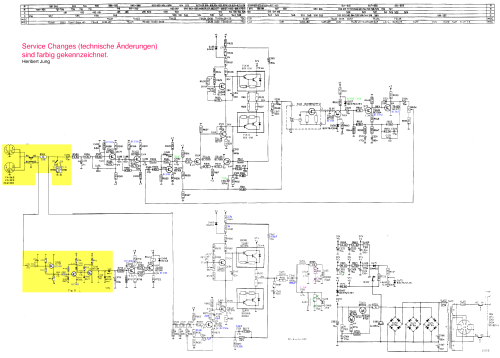

Literature/Schematics (1) Funk-Technik (FT) (16/1973, S.563ff. Bericht, 15-Liter-Box mit 35 Hz unterer Grenzfrequenz)
Literature/Schematics (2) - - Manufacturers Literature (Price list Jan. 1974)
