• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1941/1942

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 308074

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH21 UCH21 UBL21 UY21

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz; 2 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• AC/DC-set / 110; 125; 200; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Material
• Bakelite case

• from Radiomuseum.org

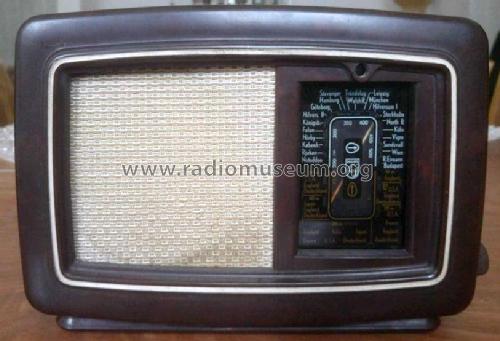

• Model: Philetta II 204U-32 [keine Lüftungsöffnungen] - Philips; Eindhoven tubes

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 230 x 160 x 130 mm / 9.1 x 6.3 x 5.1 inch

• Notes

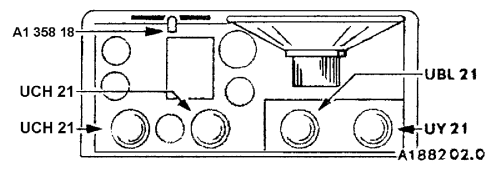

• Die Ausführung 204U-32 betrifft ein Exportmodell für Norwegen und ist ausgestattet mit einer Sicherung (600 mA), die auf dem Abschirmblech montiert ist, das sich zwischen Lautsprecher und Röhren UBL21-UY21 befindet. Diese Sicherung fehlt bei anderen Ausführungen des 204U.

  Die Ausführung 204U-32  ist geeignet für eine Netzspannung von 125 oder 220 V, mit kurzgeschlossenem Widerstand R38 für eine Netzspannung von 110 oder 200 V (in beiden Fällen über Umschaltung mit Spannungswähler hinten auf dem Chassis).

  Siehe auch:
  •  Philetta II 204U-32 Lüftungslöcher
  •  Philetta II 204U-32 Lüftungsschlitze

• Net weight (2.2 lb = 1 kg)
• 2.7 kg / 5 lb 15.2 oz (5.947 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Wolfgang Bauer. See "Data change" for further contributors.
