516A-14 pdyn speaker

516A-14; Philips akc. spol., (ID = 261485) Radio

516A-14; Philips akc. spol., (ID = 2013730) Radio
516A-14; Philips akc. spol., (ID = 227339) Radio 516A-14; Philips akc. spol., (ID = 709077) Radio
516A-14; Philips akc. spol., (ID = 709078) Radio 516A-14; Philips akc. spol., (ID = 709079) Radio
516A-14; Philips akc. spol., (ID = 709080) Radio 516A-14; Philips akc. spol., (ID = 769856) Radio
516A-14; Philips akc. spol., (ID = 769859) Radio 516A-14; Philips akc. spol., (ID = 769857) Radio
516A-14; Philips akc. spol., (ID = 769858) Radio 516A-14; Philips akc. spol., (ID = 769860) Radio
Use red slider bar for more.
516A-14; Philips akc. spol., (ID = 227339) Radio
Philips akc. spol.,: 516A-14 [Radio] ID = 227339 933x624
Select picture or schematic to display from thumbnails on the right and click for download.
For model 516A-14 pdyn speaker, Philips akc. spol., Praha-Hloubetin

Country:  Czechoslovakia
Manufacturer / Brand:  Philips akc. spol., Praha-Hloubetin
Year: 1940/1941 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH3 EF9 EBL1 AZ1 EFM1
Main principle Superheterodyne (common); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 516A-14 [pdyn speaker] - Philips akc. spol., Praha-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 505 x 325 x 225 mm / 19.9 x 12.8 x 8.9 inch
Notes

This model also exists with an electrodynamic speaker, see 516A-14 [edyn].

External source of data Erb
Source of data Ceskoslovenske prijimace 1933-1945, Baudys 1947


All listed radios etc. from Philips akc. spol., Praha-Hloubetin
Here you find 124 models, 94 with images and 102 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips akc. spol.,: 516A-14
Threads: 2 | Posts: 2
Hits: 2178     Replies: 0
philips: 516A-14;
Tilman Betz
23.May.11
  1

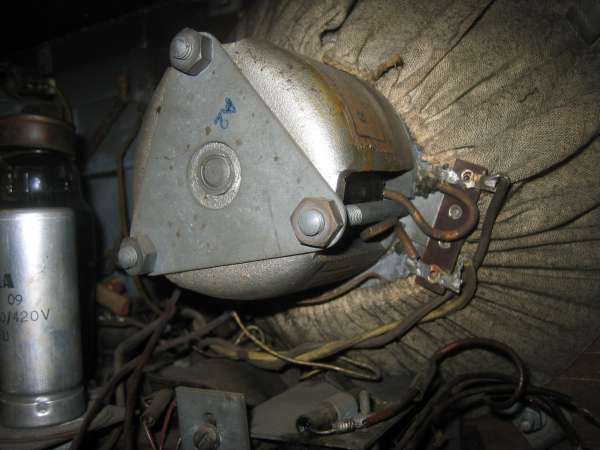

Es gibt offensichtlich auch eine Variante mit elektrodynamischen Lautsprecher mit Erregerspule / Netzdrossel.

Außerdem ist im Stromlauf ein kleiner Fehler vorhanden:Die ZF-Stufe mit der EF9 hat keine Anodenversorgung - in Wirklichkeit ist das ZF-Filter oben direkt mit der Betriebsspannung +b verbunden.

Attachments


Hits: 1710     Replies: 0
philips-ts: 516A; Philips (Rascher Besitzerwechsel)
Harald Pohlmann
19.Nov.03
  1

Hallo,

gerade habe ich "mein" Radio entdeckt. Das Gerät ist eindeutig identisch mit den ebay-Bildern von Iven Müller. Die Abplatzer am Gehäuserahmen, das Zettelchen im Innenraum und der rote Stecker in der Antennenbuchse stimmen genau überein. Mein Gerät bekam ich am 24. August; zu dem Zeitpunkt war jedoch das Philips-Firmenzeichen auf der Frontseite nicht mehr vorhanden.

Auf den aktuellen Bildern von mir sin die Gehäusemacken bereits ausgebessert.

Viele Grüße, Harald Pohlmann.


Philips akc. spol.,: 516A-14
End of forum contributions about this model
