• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1973 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 126775

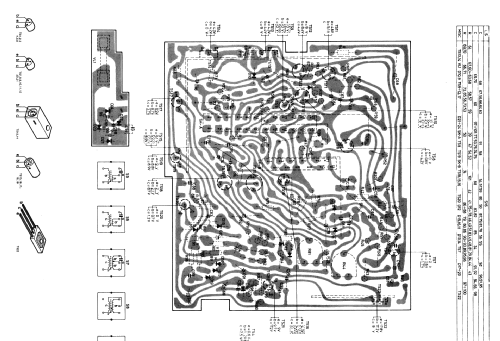

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 22

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 460 kHz

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line / Batteries (any type) / 110; 220 / 6 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch

• Power out
• 2 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Radiorecorder 90RR365 /22 - Philips; Eindhoven tubes

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 345 x 205 x 90 mm / 13.6 x 8.1 x 3.5 inch

• Notes
• 22 Transistoren und 23 Dioden laut Rückwandbeschriftung. Ferritantenne 160mm, rund 10 mm mit 2 Abflachungen. Filter: TOKO RCL; der ZF-Bereich ist mit 6 Transistoren der Fa. EDI (P544, 2× P514, 3× P527) bestückt, die Endstufe mit einem Pärchen AC187K / AC188K. Lautsprecheraufdruck: Pioneer. Es gibt einen Höhen/Tiefen-Regler, eine Ohrhörerbuchse (3,5 mm Klinke) und einen 3-stufigen RIF-Schalter. Die Teleskopantenne misst 77 cm und hat 7 Glieder. Cassettenbetrieb: die Betriebsart ist Mono, ein eingebautes Electret-Mikrofon für die Aufnahme oder über Zuspeisung Tuner / DIN-Buchse. Die Autostop-Funktion erfolgt über einen Impulsgeber unter dem Wickelantrieb.

• Net weight (2.2 lb = 1 kg)
• 3.1 kg / 6 lb 13.3 oz (6.828 lb)

• Author
• Model page created by Alfred Przybilla. See "Data change" for further contributors.
