Raffael Sport 20B630 Ch= E1

Philips Radios - Deutschland

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1976/1977
  • Kategorie
  • Fernseh-Empfänger/Monitor
  • Radiomuseum.org ID
  • 103972
    • Marke: Deutsche Philips-Ges.

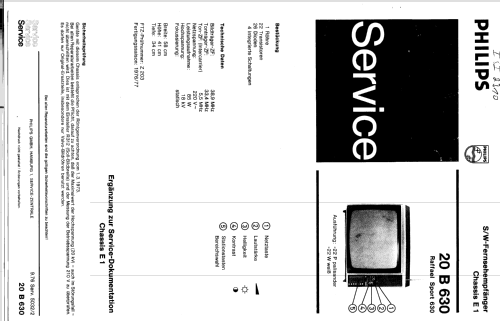

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 1
  • Anzahl Transistoren
  • 22
  • Halbleiter
  • Hauptprinzip
  • Superhet allgemein
  • Wellenbereiche
  • VHF/UHF (siehe Bemerkungen)
  • Betriebsart / Volt
  • Wechselstromspeisung / 220 Volt
  • Lautsprecher
  • Dynamischer (permanent) Ovallautsprecher
  • Material
  • Plastikgehäuse (nicht Bakelit), Thermoplast

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Raffael Sport 20B630 Ch= E1 - Philips Radios - Deutschland
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Abmessungen (BHT)
  • 580 x 410 x 340 mm / 22.8 x 16.1 x 13.4 inch
  • Bemerkung
  • 26 Dioden, 4 ICs. VHF-Bereiche I und III, UHF-Bereiche IV und V. Gerät mit Chassis E1 bestückt.
  • Nettogewicht
  • 15 kg / 33 lb 0.6 oz (33.04 lb)
  • Literaturnachweis
  • -- Original-techn. papers.
  • Autor
  • Modellseite von Franz Born † angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
