Roller D8007 /00E/L /01E/L /02E/L 17/E/L /30E/L /31E/L /32E/L /37E/L /40E/L; Philips Belgium (ID = 2314025) Radio

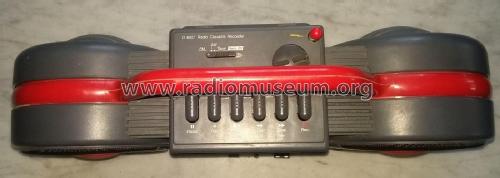

Philips Belgium: Roller D8007 /00E/L /01E/L /02E/L 17/E/L /30E/L /31E/L /32E/L /37E/L /40E/L [Radio] ID = 2314025 1400x644
Select picture or schematic to display from thumbnails on the right and click for download.
For model Roller D8007 /00E/L /01E/L /02E/L 17/E/L /30E/L /31E/L /32E/L /37E/L /40E/L, Philips Belgium (Belgien)

Country:  Belgium
Manufacturer / Brand:  Philips Belgium (Belgien)
Year: 1985 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 15: BF494 BC548 BC337 BC558 BC549 TEA5570 BA1332 TEA2025
Main principle Superheterodyne (common)
Wave bands Broadcast (BC) and FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 110; 220 / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10.5 cm = 4.1 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Roller D8007 /00E/L /01E/L /02E/L 17/E/L /30E/L /31E/L /32E/L /37E/L /40E/L - Philips Belgium Belgien
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 440 x 210 x 115 mm / 17.3 x 8.3 x 4.5 inch
Notes

9 verschiedene Ausführungen: ../00L, ../01L, ../02L, ../17L, ../30L, ../31L, ../32L, ../37L, ../40L
This "Roller" Stereo Recorder D8007 has been made in Eindhoven as D8007/32E (The Netherlands) and in Leuven (Belgium) as D8007/32L. You will find them here in the respective countries. They are identical and use 3 integrated circuits: TEA5570 HSS8640 4 , BAI332 609 268 (each 16 pins) and a stereo AF output amplifier TEA2025 plus 15 transistors.

Transistors only listed once per type.

Stereo Radiorecorder
3 integrierte Schaltungen: TEA5570 HSS8640 4 , BAI332 609 268 (je16 Beine) und ein Stereo-Endverstärker-Chip TEA2025. Auf Tunerplatine weitere 6 Transistoren wie BC548 - BF494B (CEB). Auf NF-Platine weitere 8 Transistoren BC549, BC558C, BC548, BC558 und BC337. Ferrit-Antenne 60 mm rund 10 mm mit Abflachungen, Teleskop-Antenne 50,5 cm, 7 Glieder. Netztrafo Tamradio TPZ 5006-1 6H05T.

Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Alfred Przybilla. See "Data change" for further contributors.



All listed radios etc. from Philips Belgium (Belgien)
Here you find 479 models, 458 with images and 284 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Belgium: Roller D8007 /00E/L /01E/L /02E/L 17/E/L /30E/L /31E/L /32E/L /37E/L /40E/L
Threads: 1 | Posts: 1
Hits: 1563     Replies: 0
philips: D8007/32L (D 8007/32 L); Roller
Lutwin Berndt † 5.10.14
03.Jan.09
  1

Das Gerät gibt es auch in grau/gelbem Gehäuse mit der Typenbezeichnung D 8007/32 E. Die Endbuchstaben E und L stehen für Eindhoven/Niederlande (E) und Leuven/Belgien (L), d.h., die Endbuchstaben haben nichts mit einer Gehäusekennzeichnung (hier Farbe) zu tun, sondern deuten darauf hin, daß das Gerät in Eindhoven und auch in Leuven gefertigt wurde.

MfG Lutwin Berndt
