San Siro I 24 T715 CH= F4
Philips Italy; Milano (MI)
- Pays
- Italy
- Fabricant / Marque
- Philips Italy; Milano (MI)
- Année
- 1970 ??
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 353232
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 12
- No. de transistors
- 7
- Semi-conducteurs
- AF239 AF139 AF239 BA102 BA102 AA119 BZY63 OA90 AA119 AA119 OA90 OA70 BAX16 BAX16 OF161 BY127 BY127
- Principe général
- Super hétérodyne avec étage HF; FI/IF 38900/5500 kHz
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 220 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- De Radiomuseum.org
- Modèle: San Siro I 24 T715 CH= F4 - Philips Italy; Milano MI
- Forme
- Modèle de table avec boutons poussoirs.
- Remarques
-
Televisore ibrido valvole/transistor, in bianco/nero con VHF e UHF. Utilizza lo stesso schema circuitale del modello X23T611 salvo le parti indicate nell'apposito file di differenze.
Cinescopio alluminato da 24 pollici con deflessione 110°.
Circuito audio senza trasformatore di uscita con altoparlante ad alta impedenza, 400 Ω, collegato direttamente alla seconda griglia della finale audio PL84.
Gruppi VHF ed UHF unificati funzionanti con 3 soli transistor.
Tutte le valvole compreso il cinescopio, esclusa la DY87 sono alimentate in corrente continua.
- Littérature

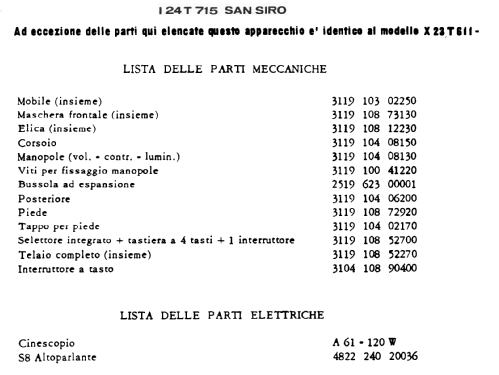

- -- Schematic (Schemario TV Philips Service, Edizioni CELI 1972.)
