UHF-Schnelleinbausatz SE1
Philips Radios - Deutschland
- Country
- Germany
- Manufacturer / Brand
- Philips Radios - Deutschland
- Year
- 1961 ?
- Category
- Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter
- Radiomuseum.org ID
- 150205
-
- Brand: Deutsche Philips-Ges.
- Number of Tubes
- 2
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Powered by external power supply or a main unit.
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: UHF-Schnelleinbausatz SE1 - Philips Radios - Deutschland
- Shape
- Chassis only or for «building in»
- Notes
-

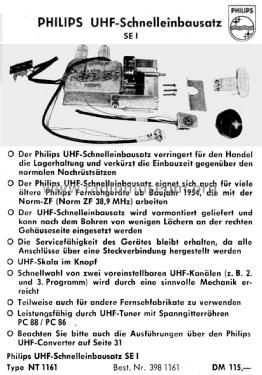

Philips UHF-Schnelleinbausatz SE1.
Geeignet für fast alle UHF-vorbereiteten Philips Fernsehgeräte der Jahre 1958-1961.
Der Einbausatz besteht aus einem UHF-Tuner mit Röhren, dem vormontierten Antrieb und dem kompletten Montagezubehör.
Das Gerät ermöglicht die Schnellwahl von zwei voreinstellbaren UHF-Kanälen.
Der Anschluss wird durch eine Steckverbindung hergestellt.
Der Einbausatz eignet sich auch für ältere Philips-Fernsehgeräte ab Baujahr 1954, die mit der Norm-ZF 38,9 MHz arbeiten.
Teilweise auch für andere Fernsehfabrikate verwendbar.Originalpreis 1961: 115 DM
- Price in first year of sale
- 86.00 DM
- Literature/Schematics (1)
- Mütron-Katalog 1963
- Literature/Schematics (2)
- Österreichische Radioschau 1961, Seite 460
- Author
- Model page created by a member from D. See "Data change" for further contributors.
- Other Models
-
Here you find 2540 models, 2251 with images and 1555 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips Radios - Deutschland
Forum contributions about this model: Philips Radios -: UHF-Schnelleinbausatz SE1
Threads: 1 | Posts: 1
Der UHF-Schnelleinbausatz SE 1 kann zur UHF-Nachrüstung folgender Philips Fernsehgeräte Verwendung finden:
(Quelle: Mütron-Katalog, 1963)
Attachments
- d_philips_se1_verwendung (34 KB)
Otmar Jung, 10.Mar.09
