565A vinilpelle

Phonola SA, FIMI; Saronno (VA)

Data

Forum

Pictures

Collections

Country
Italy

Manufacturer / Brand
Phonola SA, FIMI; Saronno (VA)

Year
1943 ??

Category
Broadcast Receiver - or past WW2 Tuner

Radiomuseum.org ID
127443

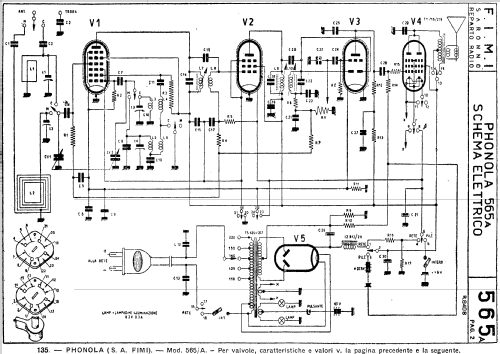

Schematics

565A; Phonola SA, FIMI; (ID = 619761) Radio — Phonola SA, FIMI; 565A (3)

565A; Phonola SA, FIMI; (ID = 619762) Radio — Phonola SA, FIMI; 565A (3)

565A; Phonola SA, FIMI; (ID = 619763) Radio — Phonola SA, FIMI; 565A (3)

565A; Phonola SA, FIMI; (ID = 953673) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 953669) Radio — Phonola SA, FIMI; 565A (1)
Fronte da destra e dall'alto

565A; Phonola SA, FIMI; (ID = 953665) Radio — Phonola SA, FIMI; 565A (1)
Etichetta modello (luce naturale)

565A; Phonola SA, FIMI; (ID = 953666) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 953674) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 953675) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 953676) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 953677) Radio — Phonola SA, FIMI; 565A (1)

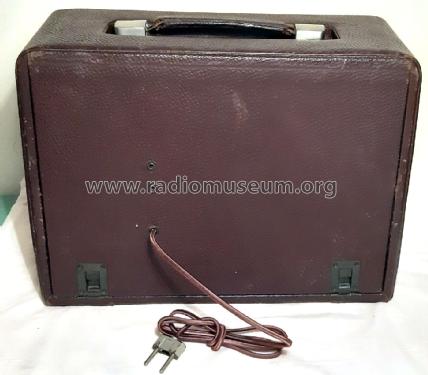

Il dietro della radio con pannello chiuso

565A; Phonola SA, FIMI; (ID = 2620516) Radio — Phonola SA, FIMI; 565A (1)
Radio Phonola 565/A - Mobile in vinilpelle

565A; Phonola SA, FIMI; (ID = 2620520) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 2620521) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 2620522) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 2620523) Radio — Phonola SA, FIMI; 565A (1)

565A; Phonola SA, FIMI; (ID = 2620524) Radio — Phonola SA, FIMI; 565A (1)

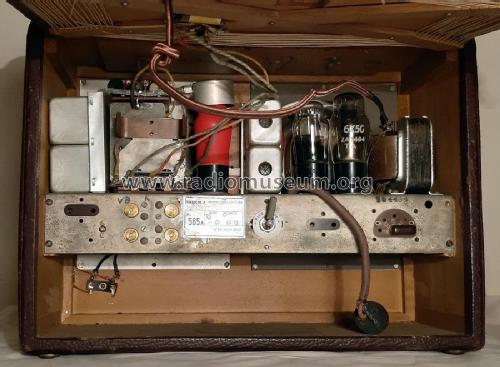

565A; Phonola SA, FIMI; (ID = 2620525) Radio — Phonola SA, FIMI; 565A (1)

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
5

Valves / Tubes
DK21 DF22 DBC21 DLL21 6X5GT

Main principle
Superheterodyne (common); ZF/IF 470 kHz

Tuned circuits
5 AM circuit(s)

Wave bands
Broadcast and Short Wave (SW).

Power type and voltage
Line / Batteries (any type) / 110; 125; 140; 160; 220 / 4,5 & 1,5 & 97,5 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

Power out
0.4 W (unknown quality)

Material
Leather / canvas / plastic - over other material

from Radiomuseum.org
Model: 565A [vinilpelle] - Phonola SA, FIMI; Saronno VA

Shape
Portable set > 8 inch (also usable without mains)

Notes
Variante con mobile rivestito in similpelle.

Serie "Trasportabile". Due gamme d'onda: medie (202-566 mt.) e corte (18-54 mt.). Assorbimento: 21 Watt in c.a.

Una batteria da 4,5 V alimenta le lampadine per l'illuminazione della scala parlante che vengono accese solo quando serve tramite un pulsante. L'altra batteria da 1,5 V alimenta i filamenti delle valvole, E' prevista la possibilità di far funzionare l'apparecchio in modalità risparmio di corrente, escludendo metà dei filamenti della DLL21.

La differenza con il modello 565 consiste nel fatto che, oltre alle batterie, funziona solo in CA. Sullo schema sono riportati + e - sulla spina di alimentazione, evidentemente per errore.

Literature/Schematics (1)
- - Manufacturers Literature (D.E. Ravalico: Servizio Radiotecnico vol. II. Radioriparazioni. 8^ Edizione. Hoepli, Milano, 1952.)

Literature/Schematics (2)
Il Radio Libro, (Ravalico) 8.Ed.

Author
Model page created by Marco Gilardetti. See "Data change" for further contributors.
