Universum-5-Band-Luxus-Autokoffer TR707 Best. Nr. 07589
QUELLE GmbH (Universum); Fürth und Nürnberg
- Country
- Germany
- Manufacturer / Brand
- QUELLE GmbH (Universum); Fürth und Nürnberg
- Year
- 1970 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 91080

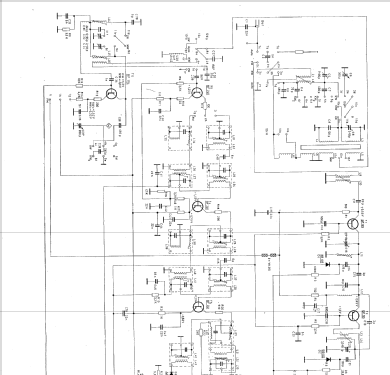

Bild aus Servicedoku.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 13
- Semiconductors
- BF125 BF195 BF240 BF240 BF241 BF194 BC172 BC172 BC171 BC171 AC175 AC117 AC117 BB103 BB103 1N60 AA119 BZ102 BZY85 BA170 ZG15 B30C300
- Main principle
- Superheterodyne (common); ZF/IF 455/10700 kHz; 2 AF stage(s)
- Tuned circuits
- 7 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
- Power type and voltage
- Line plus power jack, mostly with battery or storage battery / 220 / 9 / 3R12: 2 x 4.5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 1.6 W (3.2 W max.)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Universum-5-Band-Luxus-Autokoffer TR707 Best. Nr. 07589 - QUELLE GmbH Universum; Fürth
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 280 x 190 x 90 mm / 11 x 7.5 x 3.5 inch
- Notes
-
Autobetrieb nur über eingebaute Batterie; Montage unter Armaturenbrett, Anschluss für Autoantenne.
Anschluss für TA/TB + externes Netzteil 9 V, Batterie/Netzspannung umschaltbar über Netzanschlußbuchse.
Hersteller: Südfunk Stuttgart für Quelle Versand GmbH, Fürth
- Net weight (2.2 lb = 1 kg)
- 2 kg / 4 lb 6.5 oz (4.405 lb)
- Literature/Schematics (1)
- -- Original-techn. papers. (Technischer Kundendienst Anleitung, datiert HW 70/71)
| Bedienungsanleitung Quelle TR707 | 697 KB |
- Documents regarding this model
- Author
- Model page created by Karl-Heinz Bradtmöller. See "Data change" for further contributors.
- Other Models
-
Here you find 1074 models, 898 with images and 505 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from QUELLE GmbH (Universum); Fürth und Nürnberg
Collections
The model Universum-5-Band-Luxus-Autokoffer is part of the collections of the following members.
Forum contributions about this model: QUELLE GmbH: Universum-5-Band-Luxus-Autokoffer TR707 Best. Nr. 07589
Threads: 1 | Posts: 2
Hallo Herr Arzt !
Der Unterschied zum Südfunk 1011924 Ist der Betrieb auch mit Netz.Ist dieses Netzteil fest eingebaut
oder ein "Einsteckmodul",ähnlich dem berühmten Grundig TN12 für z.b.Concertboy,C4000 usw.
Fall es ein Einsteckmodul ist,ist das Universum evtl sogar Baugleich mit dem 1011924 ?
Gruss Holger Ortmann
Holger Ortmann, 13.Mar.09
