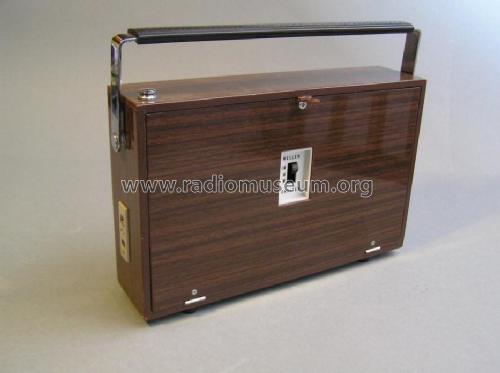

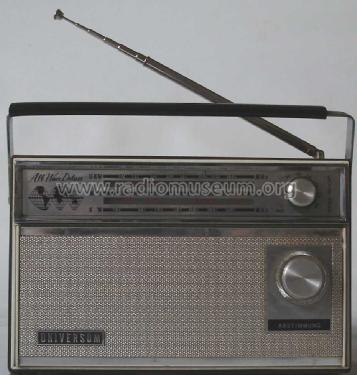

Universum All Wave de Luxe Bestell Nr. 09832 Japan 704

QUELLE GmbH (Universum); Fürth und Nürnberg

  • Year
  • 1968/1969
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 149516

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 9
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast, Short Wave plus FM or UHF.
  • Power type and voltage
  • Batteries / addl. power jack / 4 x 1,5 / 6 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 0.3 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Universum All Wave de Luxe Bestell Nr. 09832 Japan 704 - QUELLE GmbH Universum; Fürth
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 234 x 145 x 70 mm / 9.2 x 5.7 x 2.8 inch
  • Notes
  • Hergestellt in Japan von Sanyo für Quelle Versand GmbH.

    Siehe Modell Sanyo 9G-605.

    Japan Miti code 704, siehe diese Tabelle für japanische Hersteller-Code-Nummern.

  • Net weight (2.2 lb = 1 kg)
  • 1.3 kg / 2 lb 13.8 oz (2.863 lb)
  • Mentioned in
  • -- Original prospect or advert
  • Author
  • Model page created by Gerhard Weiss. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Universum All Wave de Luxe is part of the collections of the following members.

 Forum

Forum contributions about this model: QUELLE GmbH: Universum All Wave de Luxe Bestell Nr. 09832 Japan 704

Threads: 1 | Posts: 1



Hinweise für den Ausbau des Chassis.

  1. Beide Bedienungsknöpfe abziehen.

  2. Folgende Verbindungsdrährte ablöten : weißer Draht zur Antenne, roter Draht zum Ein- Aus- Schalter,schwarzer Daht zum Minus - Pol des Batteriehalters, 2 Drähte zum Pluspol des Batteriehalters.

  3. Die 6 rot gefärbten Kreuzschlitzschrauben lösen.

  4. Nun kann das Chassis entnommen werden.

  5. Bevor man es jedoch ganz enfernt, sind  noch zwei weitere Drähte ( rot und schwarz ) von der Platine abzulöten.

Ottmar Lauth, 18.Jan.13
