• Country
• Germany

• Manufacturer / Brand
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Year
• 1979 ?

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 336690

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors
• LM1011

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Various materials

• from Radiomuseum.org

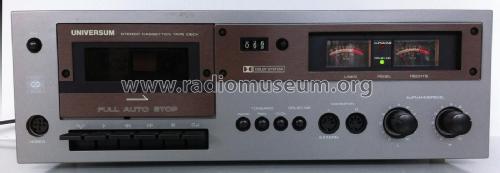

• Model: Universum HIFI Stereo Cassetten Tape Deck CT-2396 - QUELLE GmbH Universum; Fürth

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 380 x 127 x 282 mm / 15 x 5 x 11.1 inch

• Notes

• High Fidelity Stereo Cassetten Tapedeck Universum CT-2396

  • Umschaltmöglichkeit für unterschiedliche Bandtypen: Fe₂O₃, FeCr, CrO₂
  • 2 Mikrofoneingänge frontseitig, 5-pol DIN
  • Analoge Aussteuerungsanzeige (2x VU-Meter)
  • Schaltbare Dolby-B Rauschverminderung
  • Kopfhörer-Ausgang über 5-pol Würfelbuchse
  • Fest angeschlossene Tonleitung für Aufnahme/Wiedergabe
  • Eingangsempfindlichkeit 0,2 mV an 2,8 kΩ
  • Ausgangsspannung 800 mV an 850 Ω
  • Laufwerk mit Full Auto Stop, 3-stelliges mechanisches Bandzählwerk

• Net weight (2.2 lb = 1 kg)
• 3.950 kg / 8 lb 11.2 oz (8.7 lb)

• Author
• Model page created by Harald Giese. See "Data change" for further contributors.
