Universum SK-993 (06747)

Universum SK-993 ; QUELLE GmbH (ID = 601461) Television

Universum SK-993 ; QUELLE GmbH (ID = 601462) Television

Universum SK-993 ; QUELLE GmbH (ID = 601463) Television

Universum SK-993 ; QUELLE GmbH (ID = 601464) Television

Universum SK-993 ; QUELLE GmbH (ID = 601583) Television

Universum SK-993 ; QUELLE GmbH (ID = 602218) Television

Universum SK-993 ; QUELLE GmbH (ID = 602219) Television

Universum SK-993 ; QUELLE GmbH (ID = 602232) Television
Universum SK-993 ; QUELLE GmbH (ID = 2144272) Television Universum SK-993 ; QUELLE GmbH (ID = 2144271) Television
Universum SK-993 ; QUELLE GmbH (ID = 525668) Television Universum SK-993 ; QUELLE GmbH (ID = 525669) Television
Universum SK-993 ; QUELLE GmbH (ID = 525670) Television Universum SK-993 ; QUELLE GmbH (ID = 1199893) Television
Universum SK-993 ; QUELLE GmbH (ID = 1199894) Television Universum SK-993 ; QUELLE GmbH (ID = 1199896) Television
Universum SK-993 ; QUELLE GmbH (ID = 1409048) Television Universum SK-993 ; QUELLE GmbH (ID = 1409049) Television
Use red slider bar for more.
Universum SK-993 ; QUELLE GmbH (ID = 2144272) Television
QUELLE GmbH: Universum SK-993 [Television] ID = 2144272 1200x717

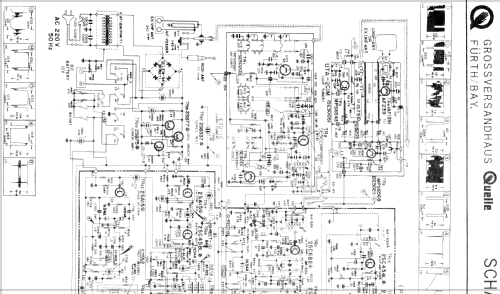

Select picture or schematic to display from thumbnails on the right and click for download.
For model Universum SK-993 (06747), QUELLE GmbH (Universum); Fürth und Nürnberg

Country:  Germany
Manufacturer / Brand:  QUELLE GmbH (Universum); Fürth und Nürnberg
Year: 1972 Category: Television Receiver (TV) or Monitor
Valves / Tubes 1: 230ACB4
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superheterodyne (common)
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Line / Batteries (any type) / 220 / 12 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Universum SK-993 - QUELLE GmbH Universum; Fürth
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 340 x 220 x 260 mm / 13.4 x 8.7 x 10.2 inch
Notes Universum SK-993, (06747); 22 cm s/w TV mit CCIR B/G Tuner.
Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)
Price in first year of sale 348.00 DM

Model page created by Peter Breu. See "Data change" for further contributors.



All listed radios etc. from QUELLE GmbH (Universum); Fürth und Nürnberg
Here you find 1013 models, 834 with images and 458 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
QUELLE GmbH: Universum SK-993
Threads: 4 | Posts: 7
Hits: 281     Replies: 1
quelle: keine Settopbox integriert
Karl-Heinz Bradtmöller
04.Apr.20
  1

Sehr geehrter Herr Litters,
der Vorschlag von Herrn Richter setzt voraus, dass Sie bereits eine Empfangseinrichtung für digitale
Programme besitzen. Eine sogenannte "Settopbox" für Digitalfernsehen. Sofern diese über einen entsprechenden (SCART) Anschluss verfügt, lässt sich damit der Modulator verbinden. Der Modulator selbst verfügt hingegen über keinerlei Decoder zum Empfang von Digitalfernsehen, weder DVB-C, DVB-S noch DVBT-2. Die Umsetzung muss davor durch ein separates Gerät erfolgen.

Gruß
K.-H. B.



Bernhard Nagel
04.Apr.20
  2

Hallo Herr Bradtmöller,

Ihr Einzelpost hier hat zunächst keinen Zusammenhang mit einem Thema.

Falls keine Antwortrechte für den Originalthread bestehen, sollten Antworten wie in diesem Fall direkt an den Themenstarter per 'Mail an Autor' erfolgen. Er kann dies in den Verlauf einfügen. Der Link dazu findet sich unter jedem Post.

Bitte um kurze Rückmeldung, anschliessend wird hier gelöscht.

Danke und Grüsse
Bernhard Nagel


Hits: 440     Replies: 2
quelle: QUELLE GmbH: Universum SK-993 TV Gerät
Peter Litters
31.Mar.20
  1

Hallo,

ich besitze das gleiche Gerät.

Leider ist es ja durch die Umstellung analog zu digital nicht mehr empfangsbereit.

Kann man einen Empfang trotzdem durch einen Wandler erreichen.

Wandler werden im Internet angeboten, jedoch bin ich mir nicht sicher, ob das funktioniert.

Danke für eine Antwort.

Schönen Gruß

Peter Litters

Georg Richter
02.Apr.20
  2

Hallo Herr Litters,

mit diesem Modulator können Sie das Signal ein beliebiges Bild/Tonsignal umsetzen.

Beachten Sie bitte dass der linke und rechte Tonkanal intern verbunden sind, also ggf. extern mit Widerständen entkoppelt werden. Siehr Beittrag)

Beste Grüsse,

GR

Peter Litters
03.Apr.20
  3

Sehr geehrter Herr Richer,

vielen Dank für Ihre Hilfe.

Ich bin zur Zeit unterwegs und erst in 4 Wochenwieder bei meinem Gerät.

Wenn es ok ist, dann melde ich mich nochmal bei Ihnen falls es weitere Fragen gibt.

Bis dahin alles Gute

Peter Litters


Hits: 959     Replies: 0
quelle: SK-993 (06747); Universum
Daniel Burkei
06.Nov.15
  1

Wenn das Chassis ausgebaut werden soll, ist es empfehlenswert die Frontblende mit der Bildröhre zusammen vom Chassis zu trennen. Dies ist der einfachste Weg.

Dazu die vier Drähte zur Ablenkeinrichtung und die Hochspannungsleitung zur Bildröhre von der Röhre trennen, die beiden Lautsprecherzuleitungen am Übertrager ablöten und das Chassis durch Entfernen der Verschraubung mit der Frontblende entnehmen.

Wenn man nun die Schrauben vom Grundchassisrahmen löst, kann man die ganzen Anbauten (Tuner, Hochvolttrafo usw.) vom Chassis wegklappen und gelangt ausreichend gut an die Bauteile.

Messungen im Betrieb mit eingebautem Chassis sind sehr schwierig durchzuführen.


Hits: 2710     Replies: 0
Quelle Universum SK-993 - Sharp SQ-46D
Wolfgang Scheida
16.Feb.09
  1

Quelle Universum SK-993 - Sharp SQ-46D

Vergleiche mit dem Sharp SQ-46D (DDR Ausführung nur mit UHF Band IV)


QUELLE GmbH: Universum SK-993
