• Land
• Australien

• Hersteller / Marke
• Radio and Hobbies, Radio Television & Hobbies, Electronics Australia magazine; Sydney

• Jahr
• 1966

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 281058

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 6BA6 6AE8 6BA6 12AU7 6BR5

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 455 kHz; 1 NF-Stufe(n)

• Anzahl Kreise
• 7 Kreis(e) AM

• Wellenbereiche
• Mittelwelle und Kurzwelle.

• Betriebsart / Volt
• Externes Speisegerät / Netzgerät / Hauptgerät / 250 & 6,3 Volt

• Lautsprecher
• - Für Kopfhörer oder NF-Verstärker

• von Radiomuseum.org
• Modell: Playmaster 114 Program Source - Radio and Hobbies, Radio

• Bemerkung
• • Radio tuner with RF stage designed by Michael Meechan in Electronics Australia magazine, September, 1966.

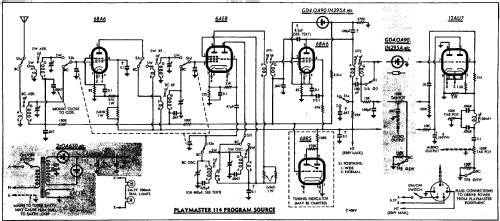

  Circuit shown with a basic detector shown shaded or the detector could be replaced with the 12AU7, combined detector, audio output and filter. The unit can be powered from the Playmaster power amplifier or the optional power supply shown on the schematic. Also shown is the optional tuning indicator.

• Literatur/Schema (1)
• Electronics Australia, September 1966, Page 71.

• Autor
• Modellseite von Gary Cowans angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
