• Año
  • 1960
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 335952

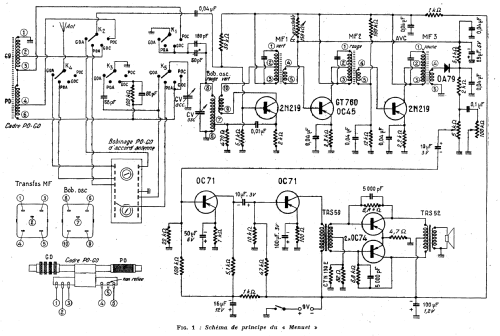

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 7
  • Principio principal
  • Superheterodino en general; ZF/IF 480 kHz; 3 Etapas de AF
  • Número de circuitos sintonía
  • 5 Circuíto(s) AM
  • Gama de ondas
  • OM y OL
  • Tensión de funcionamiento
  • Pilas / 6 x 1,5 Volt
  • Altavoz
  • Altavoz elíptico de imán permanente.
  • Potencia de salida
  • 0.8 W (unknown quality)
  • Material
  • Inyectado (se desconoce si bakelita o plástico).
  • de Radiomuseum.org
  • Modelo: Menuet - Radio Voltaire; Paris
  • Forma
  • Unidad para estanteria.
  • Anotaciones

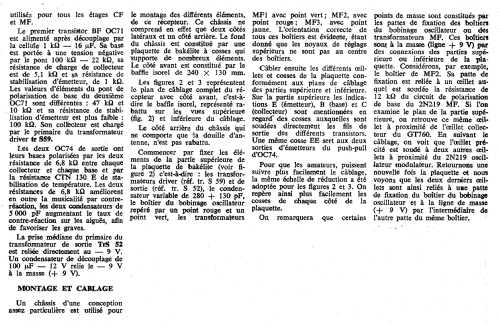

  • Le «Menuet» est un récepteur d'appartement à 7 transistors, alimenté par 6 piles torche de 1,5 V en série montées, dans un boîtier intérieur facilement accessible. Il reçoit les gammes PO et GO sur cadre ferroxcube ou sur antenne, la commutation étant assurée par un commutateur rotatif à 4 positions PO cadre, GO cadre, PO antenne, GO antenne.

    Ses caractéristiques sont les suivantes:
     - amplificateur basse fréquence à 4 transistors.
     - push-pull de 2 OC74 délivrant une puissance modulée de 1.25W.
     - contrôle de timbre.

    Les fonctions des 7 transistors sont les suivantes :
    2N219, oscillateur modulateur;
    GT760 ou OC45, premier amplificateur moyenne fréquence.
    2N219, deuxième amplificateai moyenne fréquence.
    OC71, premier amplificateur basse fréquence.
    OC71, amplificateur driver.
    2 x OC74, amplificateur push-pull.
    diode détectrice: OA79.
    Bobinage oscillateur, cadre,transformateurs moyenne fréquence de marque «Isostat».
    Transformateurs BF Audax driver: Trs 59
    Transformateurs BF Audax sortie: Trs 52.
    Vendu en pièces détachées pour 225,00 Fr

  • Precio durante el primer año
  • 225.00 Fr
  • Autor
  • Modelo creado por Jean-Pierre Ambroise. Ver en "Modificar Ficha" los participantes posteriores.
