2-R-51 Ch= RC-1119
RCA (RCA Victor Co. Inc.); New York (NY)
- País
- Estados Unidos
- Fabricante / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Año
- 1952
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 53366
-
- alternative name: RCA Manufacturing || Victor Talking Machine
Beitman

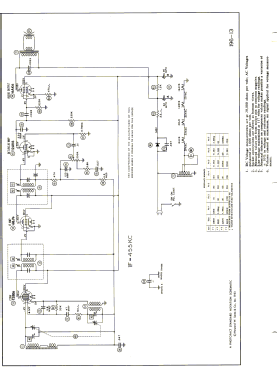

Sams Photofact Folders reference picture.
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 4
- Principio principal
- Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM (onda media) solamente
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 110 - 120 Volt
- Altavoz
- Altavoz elíptico de imán permanente.
- Potencia de salida
- 0.3 W (unknown quality)
- Material
- Plástico moderno (Nunca bakelita o catalina)
- de Radiomuseum.org
- Modelo: 2-R-51 Ch= RC-1119 - RCA RCA Victor Co. Inc.; New
- Forma
- Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).
- Ancho, altura, profundidad
- 8.4 x 5.6 x 3.6 inch / 213 x 142 x 91 mm
- Anotaciones
- The RCA 2-R-51 is an AC operated 4 tube AM receiver. AM Band Tuning Range: 540 - 1600kHz. Cabinet color is Black and Beige. Uses Qty(1) Elliptical PM 4" x 6" speaker. Has built-in ferrite rod antenna. Uses Selenium Rectifier. Do not operate this model with DC. This model is similar to model 2-R-51A except uses a composition resistor for R2 instead of a fuse-type wire wound resistor.
- Peso neto
- 1.8 kg / 3 lb 15.4 oz (3.965 lb)
- Ext. procedencia de los datos
- Ernst Erb
- Procedencia de los datos
- The Radio Collector's Directory and Price Guide 1921 - 1965
- Referencia esquema
- Beitman Radio Diagrams Vol. 13, 1953
- Documentación / Esquemas (1)

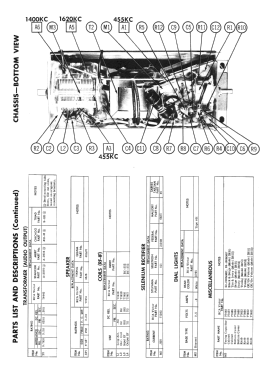

- Photofact Folder, Howard W. SAMS (Date 3-53, Set 196, Folder 13)
- Documentación / Esquemas (2)
- RCA Victor Service Notes "Red Book" Series (Volume VIII 1952, Page 23)
- Documentación / Esquemas (3)
- Machine Age to Jet Age II (page 232.)
