• Pays
• Etats-Unis

• Fabricant / Marque
• RCA (RCA Victor Co. Inc.); New York (NY)

• Année
• 1938

• Catégorie
• Autoradio, ev. avec cassette

• Radiomuseum.org ID
• 53840

• • alternative name: RCA Manufacturing || Victor Talking Machine

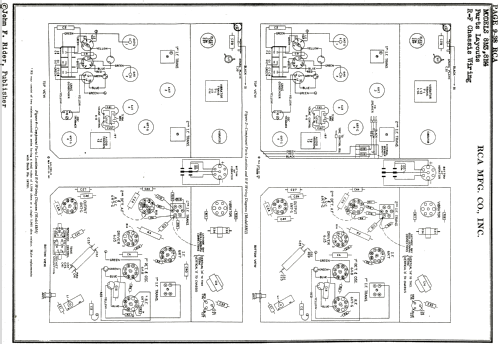

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• 6K7G 6A8 6K7 6R7G 6J5 6N7G

• Principe général
• Super hétérodyne avec étage HF; FI/IF 260 kHz

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Accumulateur (par exemple pour autoradios ou radio) / 6 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 8 inch = 20.3 cm

• Puissance de sortie
• 6 W (qualité inconnue)

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: 8M4 - RCA RCA Victor Co. Inc.; New

• Forme
• Chassis (pour intégration dans meuble)

• Dimensions (LHP)
• 10 x 7 x 7.2 inch / 254 x 178 x 183 mm

• Remarques
• Sync.Vibrator for +B. Pilot lamp Mazda 51, 7.5 v.

• Source extérieure
• Ernst Erb

• Source du schéma
• Rider's Perpetual, Volume 9 = 1938 and before

• Schémathèque (1)
• RCA Victor Service Notes for 1938
