- Produttore / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Anno
- 1936
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 54061
-
- alternative name: RCA Manufacturing || Victor Talking Machine
Varnish stripped
RECONSTRUCTED LABEL

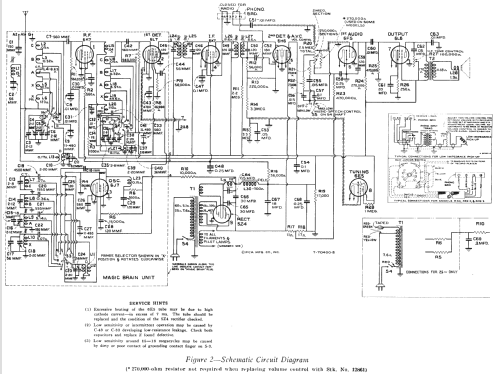

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 9
- Principio generale
- Supereterodina con stadio RF; ZF/IF 460 kHz; 2 Stadi BF
- N. di circuiti accordati
- 7 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie (OM), lunghe (OL) e più di 2 gamme di onde corte (>2 x OC).
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / See Notes Volt
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 8 inch = 20.3 cm
- Potenza d'uscita
- 5 W (9 W max.)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 9T - RCA RCA Victor Co. Inc.; New
- Forma
- Soprammobile verticale con decorazioni (Tombstone).
- Dimensioni (LxAxP)
- 17 x 23 x 13 inch / 432 x 584 x 330 mm
- Annotazioni
- SW bands cover: 1 - 1.8 to 6.4 MHz, 2 - 6.4 to 23.0 MHz, 3 - 23.0 to 60.0 MHz

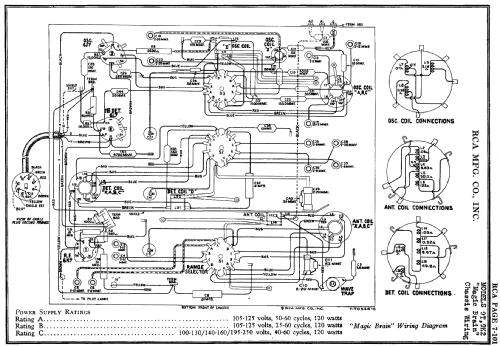

This model has 3 power supply ratings:
Rating A...105-125V, 50-60 Cycles
Rating B...105-125V, 25-60 Cycles
Rating C...100-130; 140-160; 195-250V, 40-60 Cycles
- Peso netto
- 44 lb (44 lb 0 oz) / 19.976 kg
- Prezzo nel primo anno
- 90.00 USD
- Fonte esterna dei dati
- Ernst Erb
- Fonte dei dati
- The Radio Collector's Directory and Price Guide 1921 - 1965
- Riferimenti schemi
- Rider's Perpetual, Volume 7 = 1936 and before
- Bibliografia
- Collector's Guide to Antique Radios 4. Edition
- Letteratura / Schemi (1)
- RCA Victor Service Notes "Red Book" Series
- Letteratura / Schemi (2)
- Table Top Radios Vol. 1 Stein 98 (page 132.)
- Letteratura / Schemi (3)
- Machine Age to Jet Age II (page 234.)
- Letteratura / Schemi (4)
- Cathedral & Tombstone Radios (page 214.)
