2-S-10 Ch= RC-1111 RS-141
RCA (RCA Victor Co. Inc.); New York (NY)
- Pays
- Etats-Unis
- Fabricant / Marque
- RCA (RCA Victor Co. Inc.); New York (NY)
- Année
- 1952

- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 53368
-
- alternative name: RCA Manufacturing || Victor Talking Machine

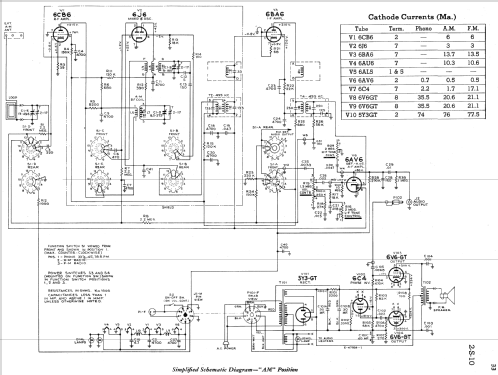

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 10
- Principe général
- Super hétérodyne avec étage HF; FI/IF 455/10700 kHz; 2 Etage(s) BF
- Circuits accordés
- 7 Circuits MA (AM) 9 Circuits MF (FM)
- Gammes d'ondes
- PO et FM
- Particularités
- Tourne disque avec changeur
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 115 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 12 inch = 30.5 cm
- Puissance de sortie
- 8 W (qualité inconnue)
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 2-S-10 Ch= RC-1111 RS-141 - RCA RCA Victor Co. Inc.; New
- Forme
- Console de forme générique
- Dimensions (LHP)
- 35 x 35.5 x 23 inch / 889 x 902 x 584 mm
- Remarques
- The RCA 2-S-10 is an AC operated 10 tube combination AM/FM receiver and record player using a 3 Speed Automatic Record Changer. Uses radio chassis RC-1111 and audio/power supply chassis RS-141. Has Qty(1) PM 12" speaker. AM Tuning range: 540 to 1600kHz. FM tuning range: 88 to 108 MHz. Uses Record Changer 930409-5 or 930409-10, with speeds of 33-1/3, 45 or 78 RPM. Record capacity is up to Qty(14) 7" or Qty(12) 10" or Qty(10) 12" or Qty(10) 10" and 12" intermixed. Uses Qty(3) type 51 lamps. Wooden cabinet was available in Limed Oak, Mahogany or Walnut.
- Poids net
- 96 lb (96 lb 0 oz) / 43.584 kg
- Source extérieure
- Ernst Erb

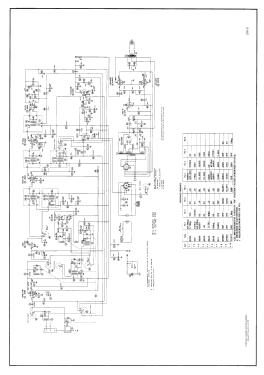

- Source du schéma
- Rider's Perpetual, Volume 23 (last), covering up to 1954
- Schémathèque (1)
- RCA Victor Service Notes "Red Book" Series (Volume VIII 1952, Page 29)
