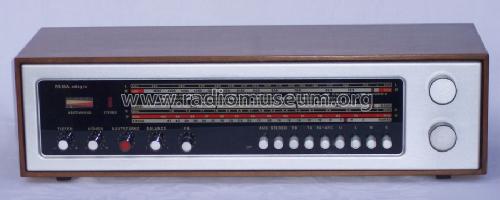

Adagio 830; REMA, Fabrik für (ID = 115590) Radio
REMA, Fabrik für: Adagio 830 [Radio] ID = 115590 933x374
Select picture or schematic to display from thumbnails on the right and click for download.
For model Adagio 830, REMA, Fabrik für Rundfunk, Elektrotechnik und Mechanik, Stollberg (Ostd.)

Country:  Germany
Manufacturer / Brand:  REMA, Fabrik für Rundfunk, Elektrotechnik und Mechanik, Stollberg (Ostd.)
Year: 1969–1973 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 26:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Adagio 830 - REMA, Fabrik für Rundfunk,
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 610 x 170 x 210 mm / 24 x 6.7 x 8.3 inch

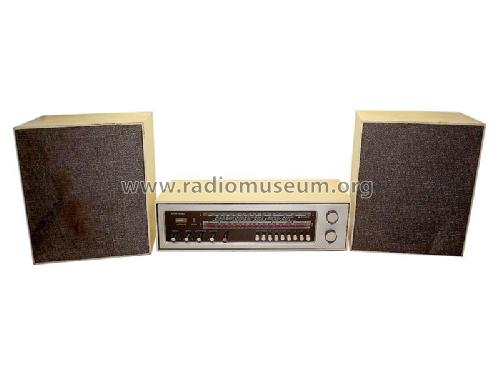

Notes Das Steuergerät Adagio 830 ist ein transistorisierter Stereo- Receiver mit zwei Boxen. Die Ausgangsleistung beträgt 2 x 5 Watt Sinus. Das angegebene Gewicht und der Preis beziehen sich auf das Steuergerät einschließlich der beiden Boxen.
Nach Austausch der Endstufentransistoren ist der Ruhestrom mit R 616/716 (durch Austausch des Festwiderstandes bzw. Einstellung am Regler) auf 20 mA einzustellen. Die Messung erfolgt an R619/R719 auf =6 mV.
Net weight (2.2 lb = 1 kg) 32 kg / 70 lb 7.8 oz (70.485 lb)
Price in first year of sale 1'310.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Historische Radios Band IV (196B)
Literature/Schematics (1) Service-DVD Funkverlag B. Hein (Radio Fernsehen Elektronik 1971 Heft 4 Seite 120)
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from REMA, Fabrik für Rundfunk, Elektrotechnik und Mechanik, Stollberg (Ostd.)
Here you find 160 models, 132 with images and 119 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
REMA, Fabrik für: Adagio 830
Threads: 1 | Posts: 1
Hits: 2455     Replies: 0
rema: 830; Adagio
Egon Strampe
20.Apr.11
  1

Herstellerinfo: R 616/716 von 12k in 5,1k geändert (Klirrfaktor).

100k zwischen C 602//R 602 bzw C 702/R 702 und Basis T 601 bzw T 701 löten.
