• Year
  • 1960
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 225734

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 12
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 127; 220; 240 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Wobulateur TV et FM 410B - Ribet et Desjardins R-D; Paris
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 400 x 280 x 250 mm / 15.7 x 11 x 9.8 inch
  • Notes
  • Tension HF réglable de 100.000 - 30.000 - 10.000 - 3.000 - 1-000 ou 300 microvolts modulée sinusoïdalement en fréquence de ± 14 MHz pour les gammes TV 0 - 80 MHz et 160 - 250 Mhz et de ± 7 MHz pour la gamme FM 80 - 125 MHz.

    Dispositif de marquage piloté par un quartz unique à 10 MHz. Oscillateur FM monté en Colpitt.

  • Net weight (2.2 lb = 1 kg)
  • 12 kg / 26 lb 6.9 oz (26.432 lb)
  • Mentioned in

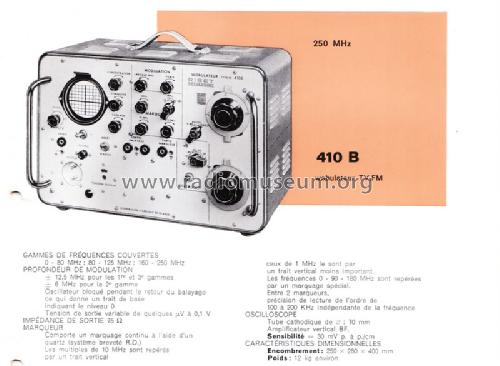

  • -- Original prospect or advert (Catalogue Ribet-Desjardins 1963)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Michel Guigon. See "Data change" for further contributors.
