Endverstärker-Baugruppe 20/15 Watt BG 15

Endverstärker-Baugruppe 20/15 Watt BG 15; RIM bzw. Radio-RIM; (ID = 1705397) Ampl/Mixer

Endverstärker-Baugruppe 20/15 Watt BG 15; RIM bzw. Radio-RIM; (ID = 1705267) Ampl/Mixer

Endverstärker-Baugruppe 20/15 Watt BG 15; RIM bzw. Radio-RIM; (ID = 1705297) Ampl/Mixer
Endverstärker-Baugruppe 20/15 Watt BG 15; RIM bzw. Radio-RIM; (ID = 1705299) Ampl/Mixer
Use red slider bar for more.
Endverstärker-Baugruppe 20/15 Watt BG 15; RIM bzw. Radio-RIM; (ID = 1705299) Ampl/Mixer
RIM bzw. Radio-RIM;: Endverstärker-Baugruppe 20/15 Watt BG 15 [Ampl/Mixer] ID = 1705299 932x451
Select picture or schematic to display from thumbnails on the right and click for download.
For model Endverstärker-Baugruppe 20/15 Watt BG 15, RIM bzw. Radio-RIM; München:

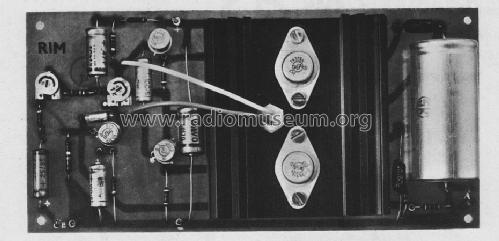

Foto aus 40 Jahre altem RIM-Katalog aufgearbeitet.

Country:  Germany
Manufacturer / Brand:  RIM bzw. Radio-RIM; München
Brand

Radiola-Industrie GmbH
Year: 1970 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 5: 40314 40314 40319 2N3054 2N3054
Main principle Audio-Amplification
Wave bands - without
Details Hi-Fi equipment
Power type and voltage Powered by external power supply or a main unit. / DC 20-50 Volt
Loudspeaker - This model requires external speaker(s).
Power out 20 W (undistorted)
from Radiomuseum.org Model: Endverstärker-Baugruppe 20/15 Watt BG 15 - RIM bzw. Radio-RIM; München
Material Printed Circuit Board
Shape Chassis only or for «building in»
Dimensions (WHD) 175 x 50 x 85 mm / 6.9 x 2 x 3.3 inch
Notes

20/15 Watt Endverstärker - Baugruppe BG 15, Modul,  Hersteller Radio RIM, München.

Verstärker-Modul mit einer maximalen Leistung von 20 W Sinus an 8 Ω,  bei 50 V/0,7 A, Der Frequenzgang reicht von 10 Hz - 20 kHz, dabei beträgt der Klirrgrad < 1 % ( 1000 Hz ).Die Platine hat die Maße 175 x 85 mm und trägt unter Anderem die 5 original RCA Silizium-Transistoren.Die Betriebsspannung  kann 20-50 V  betragen.

Price in first year of sale 77.00 DM
Mentioned in - - Manufacturers Literature (RIM -Jahrbuch 1971, Seite 23)

Model page created by Reinhard Keins. See "Data change" for further contributors.
