Experimentier-Bau-Kasten EX-BA-KA I (1)

Experimentier-Bau-Kasten EX-BA-KA I ; RIM bzw. Radio-RIM; (ID = 1989546) Kit Experimentier-Bau-Kasten EX-BA-KA I ; RIM bzw. Radio-RIM; (ID = 1989547) Kit
Experimentier-Bau-Kasten EX-BA-KA I ; RIM bzw. Radio-RIM; (ID = 1989548) Kit Experimentier-Bau-Kasten EX-BA-KA I ; RIM bzw. Radio-RIM; (ID = 1989549) Kit
Experimentier-Bau-Kasten EX-BA-KA I ; RIM bzw. Radio-RIM; (ID = 2471820) Kit
Use red slider bar for more.
Experimentier-Bau-Kasten EX-BA-KA I ; RIM bzw. Radio-RIM; (ID = 1989546) Kit
RIM bzw. Radio-RIM;: Experimentier-Bau-Kasten EX-BA-KA I [Kit] ID = 1989546 1400x990
Select picture or schematic to display from thumbnails on the right and click for download.
For model Experimentier-Bau-Kasten EX-BA-KA I (1), RIM bzw. Radio-RIM; München:
Quelle: ebay.de, #361540443697

Country:  Germany
Manufacturer / Brand:  RIM bzw. Radio-RIM; München
Brand

Radiola-Industrie GmbH
Year: 1957–1962 Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 2: OC120 unknown_tr DS1604
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 1 x 4,5 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Experimentier-Bau-Kasten EX-BA-KA I - RIM bzw. Radio-RIM; München
Material Various materials
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 300 x 65 x 210 mm / 11.8 x 2.6 x 8.3 inch
Notes

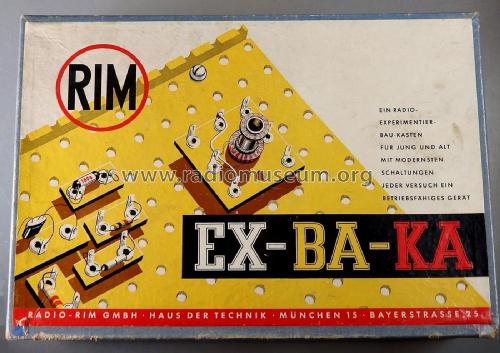

Radio Rim Experimentier-Bau-Kasten EX-BA-KA

"Ein Radio-Experimentier-Bau-Kasten für jung und alt mit modernsten Schaltungen.
Jeder Versuch ein betriebsfähiges Gerät."

Aktive und passive Bauteile, auf kleinen Hartfaser- oder Pertinax-Platten montiert, können auf einer Lochplatte zu 4 Aufbau-Schaltungen wie z.B. Rundfunkempfänger kombiniert werden.

Zusammenschaltung der Bausteine über Steckvorrichtung sowie Spezial-Elastikbuchsen (Steckbuchse und Kunststoff-Tülle).

Kein separates Werkzeug erforderlich: Das 2-teilige Buchsenwerkzeug und ein Schraubenzieher ist bereits Bestandteil des ExBaKa.

Ergänzungsteile für ExBaKa 1 zum Vollenden weiterer 4 Versuche:
Spezialtransformator BV 2595 ... DM 12,-
Spezial-HF-Transistor ... DM 6,-

Price in first year of sale 49.50 DM
Mentioned in - - Manufacturers Literature (Rim Bastelbuch 1958 S. 7 ff., 1960, 1961 und 1962)
Literature/Schematics (1) Magazin "hobby", November 1957, Seite 164

Model page created by Bernhard Nagel. See "Data change" for further contributors.
