HiFi Endstufen Baugruppe BG-25 S

HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704475) Ampl/Mixer

HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704476) Ampl/Mixer

HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704477) Ampl/Mixer

HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704478) Ampl/Mixer

HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704479) Ampl/Mixer

HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704480) Ampl/Mixer
HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704614) Ampl/Mixer
Use red slider bar for more.
HiFi Endstufen Baugruppe BG-25 S; RIM bzw. Radio-RIM; (ID = 1704614) Ampl/Mixer
RIM bzw. Radio-RIM;: HiFi Endstufen Baugruppe BG-25 S [Ampl/Mixer] ID = 1704614 749x698
Select picture or schematic to display from thumbnails on the right and click for download.
For model HiFi Endstufen Baugruppe BG-25 S, RIM bzw. Radio-RIM; München:
Bild aus Rim Katalog 1971

Country:  Germany
Manufacturer / Brand:  RIM bzw. Radio-RIM; München
Brand

Radiola-Industrie GmbH
Year: 1970 Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 6: 40360 2N2102 2N2102 2N4036 2N3055 2N3055
Main principle Audio-Amplification
Wave bands - without
Details Hi-Fi equipment
Power type and voltage Powered by external power supply or a main unit. / DC: 60 Volt
Loudspeaker - This model requires external speaker(s).
Power out 35 W (undistorted)
from Radiomuseum.org Model: HiFi Endstufen Baugruppe BG-25 S - RIM bzw. Radio-RIM; München
Material Printed Circuit Board
Shape Chassis only or for «building in»
Dimensions (WHD) 150 x 70 x 130 mm / 5.9 x 2.8 x 5.1 inch
Notes

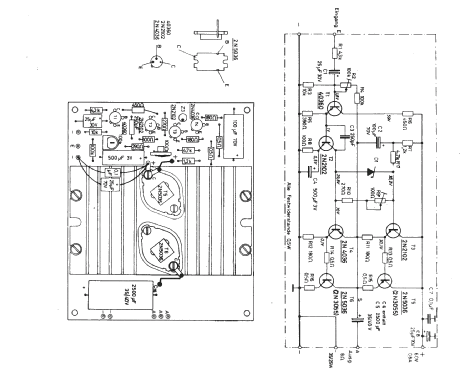

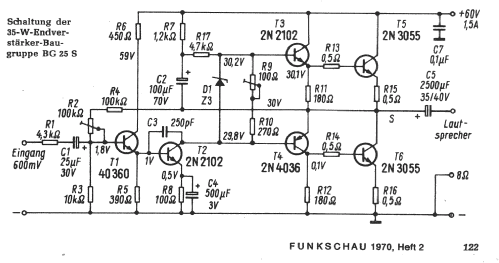

Verstärker Modul, HiFi Endstufen Baugruppe BG 25 S

35 Watt  Endstufen - HiFi-Baustein mit einer Ausgangsleistung von 35 W Sinus an 8 Ω Lastwiderstand, Klirrgrad 0,5 % ( 1000 Hz ), Die Nennleistung wird erreicht bei 600 mV Eingangssignal an 6 KΩ, Der Frequenzgang des Verstärkers reicht von 20 Hz - 50 kHz, +/- 1 dB, Stromversorgung bei 35 W: 60 V/1,5 A, Lautsprecher von 5 - 16 Ω sind anschließbar.

Variante mit 25 Watt Sinus siehe HiFi Endstufen Baugruppe BG 25.

Unterschiede: Beim BG 25S werden 2 x 2N3055 anstelle 2 x 2N5036 verwendet, und es einfällt ein Elko von 2500 µF/35 V als Auskoppel-Kondensator.

Mentioned in -- Original-techn. papers. (RIM -Jahrbuch 1971, Seite 24/25, FS 2/1970 Seite 122)

Model page created by Reinhard Keins. See "Data change" for further contributors.
