• Country
• Germany

• Manufacturer / Brand
• RIM bzw. Radio-RIM; München

• Year
• 1971

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 160513

• • Brand: Radiola-Industrie GmbH

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECF80 ECC88 ECC88 DG7-32

• Number of Transistors
• 12

• Semiconductors
• BC107 BC107 BC107 BC107 BC107 BC107 2N3414 2N3414 2N3414 2N3414 BF110 BF110

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

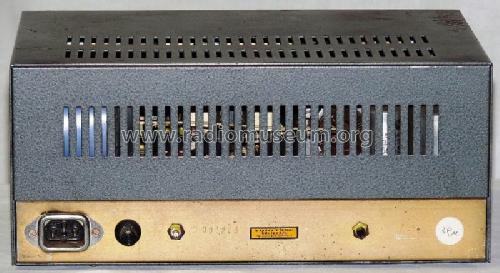

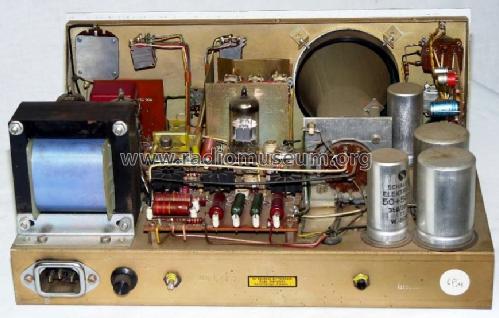

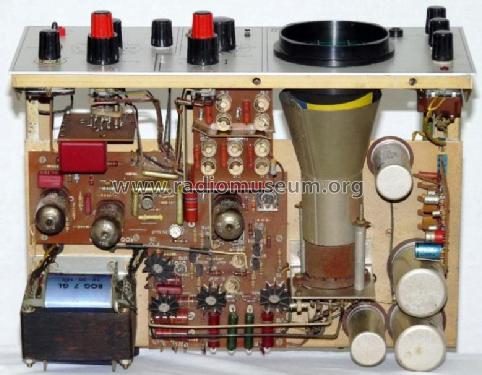

• Model: Oszillograf ROG 7 GL - RIM bzw. Radio-RIM; München

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 300 x 126 x 222 mm / 11.8 x 5 x 8.7 inch

• Notes

• Breitband-Kleinoszillograf, Bandbreite 0-8MHz (-3db), Transistor-Gegentaktendstufe, Empfindlichkeit 30mVss/cm, 12-stufiger Eingangsteiler frequenzkompensiert, kontinuierl. Abschwächer bis 2 MHz, Horizontal-Gegentaktverstärker mit einem Frequenzbereich von 3Hz-600kHz (-3db) mit Transistorgegentaktendstufe, Kippfrequenzteil bis 550 kHz-11-stufig (einschließlich Stellung für Bild und Zeile), pos und neg Synchronisation, Rücklaufverdunkelung, ext. Sägezahnanschluß,
  Elektronenstrahlröhre DG7-32, Schirmdurchmesser 70mm, Gesamtspannung 800 Volt,
  Preis 1977: Baumappe DM 6.- Bausatz DM547.- Fertiggerät DM 650.-

• Net weight (2.2 lb = 1 kg)
• 6.3 kg / 13 lb 14 oz (13.877 lb)

• Price in first year of sale
• 650.00 DM

• Author
• Model page created by Museum Roggenhofer. See "Data change" for further contributors.
