Pilot II (2) UKW

RIM bzw. Radio-RIM; München

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1958–1961
  • Kategorie
  • Bausatz, Baukasten oder Bauanleitung (Kit)
  • Radiomuseum.org ID
  • 101328
    • Marke: Radiola-Industrie GmbH

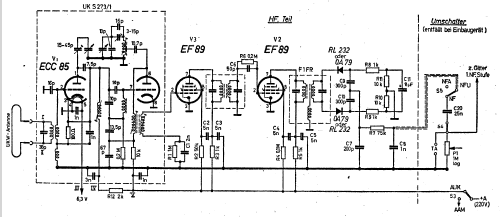

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 3
  • Anzahl Transistoren
  • Hauptprinzip
  • Super mit HF-Vorstufe
  • Anzahl Kreise
  • 9 Kreis(e) FM
  • Wellenbereiche
  • UKW-Gerät bzw. FM (keine weiteren Bänder).
  • Betriebsart / Volt
  • Externes Speisegerät / Netzgerät / Hauptgerät / 6,3 & DC 220 Volt
  • Lautsprecher
  • - Für Kopfhörer oder NF-Verstärker
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Pilot II UKW - RIM bzw. Radio-RIM; München
  • Form
  • Chassis - Einbaugerät
  • Abmessungen (BHT)
  • 138 x 180 x 180 mm / 5.4 x 7.1 x 7.1 inch
  • Bemerkung

  • UKW-Super mit 2 ZF-Stufen und Ratio-Detektor mit Germanium-Dioden. 87,3-99,9 MHz. Paßt zu den Modellen Pilot (I bis IV) AM, die Spannungsversorgung u. NF-Verstärker enthalten.

    Nur als Bausatz.

  • Originalpreis
  • 84.00 DM
  • Datenherkunft
  • -- Original prospect or advert
  • Literaturnachweis
  • Radio RIM Katalog (Bastelbuch 1958, S.21; 1959, 1960, S.37; 1961, S.77)
  • Autor
  • Modellseite von Otto Frosinn angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
