Regelbares Transistor-Netzgerät RN15

Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2476129) Power-S

Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2476145) Power-S

Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2476146) Power-S

Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2476147) Power-S
Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2473946) Power-S Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2473947) Power-S
Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2473948) Power-S Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2473949) Power-S
Use red slider bar for more.
Regelbares Transistor-Netzgerät RN15; RIM bzw. Radio-RIM; (ID = 2473946) Power-S
RIM bzw. Radio-RIM;: Regelbares Transistor-Netzgerät RN15 [Power-S] ID = 2473946 1400x931

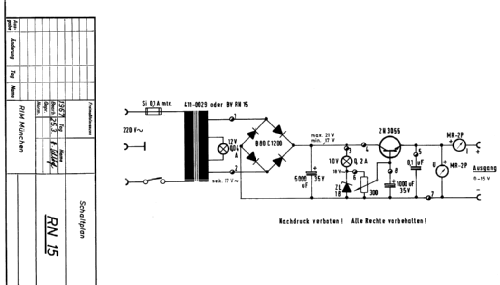

Select picture or schematic to display from thumbnails on the right and click for download.
For model Regelbares Transistor-Netzgerät RN15, RIM bzw. Radio-RIM; München:

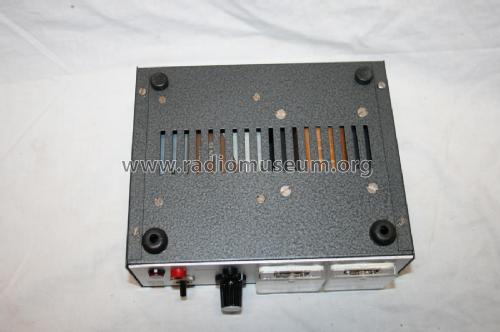

eigenes Gerät, eigenes Foto

Country:  Germany
Manufacturer / Brand:  RIM bzw. Radio-RIM; München
Brand

Radiola-Industrie GmbH
Year: 1968 ? Category: Power supply/conditioner or battery or charger
Semiconductors (the count is only for transistors) 1: 2N3055 ZL18 or. ZL27 B80C1200
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Regelbares Transistor-Netzgerät RN15 - RIM bzw. Radio-RIM; München
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 178 x 60 x 155 mm / 7 x 2.4 x 6.1 inch
Notes

Stabilisiertes regelbares Netzgerät. Zwei Ausführungen möglich, die durch Austausch der Zenerdiode und andere Wahl der Anzapfung der Sekundärwicklung des Netztrafos entstehen:

  • 0-15V, 1A
  • 0-26V, 0,6A
Net weight (2.2 lb = 1 kg) 2 kg / 4 lb 6.5 oz (4.405 lb)
Literature/Schematics (1) - - Manufacturers Literature (RIM-Baumappe zum RN15)

Model page created by Andreas Sommerer. See "Data change" for further contributors.
