• Pays
• Allemagne

• Fabricant / Marque
• RIM bzw. Radio-RIM; München

• Année
• 1974

• Catégorie
• Amplificateur BF ou mélangeur BF

• Radiomuseum.org ID
• 347058

• • Brand: Radiola-Industrie GmbH

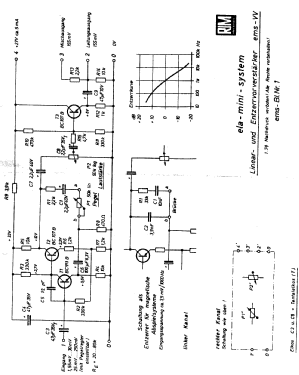

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 6

• Semi-conducteurs
• BC107 BC107 BC107 BC107 BC413 BC413

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation externe ou alimentation principale / 27 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Matériaux divers

• De Radiomuseum.org
• Modèle: Vorverstärkerbaustein ems-VV - RIM bzw. Radio-RIM; München

• Forme
• Chassis (pour intégration dans meuble)

• Dimensions (LHP)
• 59 x 133 x 40 mm / 2.3 x 5.2 x 1.6 inch

• Remarques

• Bausatz für Stereo - Vorverstärker

  • Eingang: 1,55 mV ... 30 mV, 25 mV ... 250 mV mit Pegelregler
  • Eingangsimpedanz: 20 ... 80 kΩ
  • Frequenzgang: 20 Hz ... 20 kHz ± 05 dB
  • Klirrgrad: 0,3 %
  • Entzerrung: für magn. Tonabnehmer nach RIAA
  • Ausgang: 155 mV bei R_L = 5 kΩ
  • Bestückung: 6 Siliziumtransistoren (3 pro Kanal)
  • Stromversorgung: + 27 V / ca. 9 mA pro Kanal

  Der Vorverstärker "ems-VV" wurde als Einschub im RIM Mischpult M-3-VV eingesetzt.



• Littérature

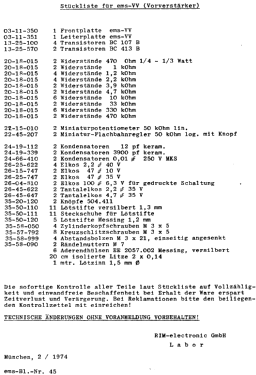

• - - Manufacturers Literature (Radio RIM Bau-Broschüre (Baumappe) datiert 2/1974)

• Auteur
• Modèle crée par Harald Giese. Voir les propositions de modification pour les contributeurs supplémentaires.
