RS5001; Robotron (ID = 54262) Radio
Robotron: RS5001 [Radio] ID = 54262 933x412

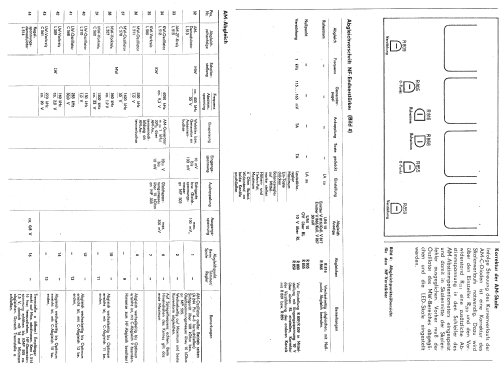

Select picture or schematic to display from thumbnails on the right and click for download.
For model RS5001, Robotron Büromaschinen Sömmerda, VEB; Sömmerda /Thür. (Ostd.)

Country:  Germany
Manufacturer / Brand:  Robotron Büromaschinen Sömmerda, VEB; Sömmerda /Thür. (Ostd.)
Year: 1982 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 42:
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 4 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 50 W (undistorted)
from Radiomuseum.org Model: RS5001 - Robotron Büromaschinen
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 582 x 107 x 340 mm / 22.9 x 4.2 x 13.4 inch
Notes

Volltransistorisiertes Luxus-Stereo-Steuergerät mit massiver Alufront. Dualmos-Tuner. 10 ICs, 47 LEDs. Alle Anzeigen über LED. Senderskala ist ein wandernder Punkt über 34-teilige LED-Kette. 2 schaltbare Kopfhörer-Buchsen. Ausgangsleistung: 2× 25 W Sinus. Front aus gebürstetem Aluminium, matt. Im Laufe der Herstellung schaltungstechnische Änderungen im Tuner und Lautstärke/Höhen/Tiefen/Balance-Steuerung, 7 Festsenderspeicher

Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 1'950.00 M
External source of data RFE Heft 5/82
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Funk-Technik (FT)

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Robotron Büromaschinen Sömmerda, VEB; Sömmerda /Thür. (Ostd.)
Here you find 10 models, 9 with images and 7 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Robotron: RS5001
Threads: 1 | Posts: 2
Hits: 2906     Replies: 1
robo-somm: RS5001 (RS 5001);
Peter Bekei
23.Aug.10
  1

Liebe Radioifreunde!

Ich brauche einne große Hilfe: Ich habe ein Robotron RS5001 radio, aber ich fand keine passende Unterlage. Mein Gerät stammt von 1985-1988. Mein Vater hat dieses Gerät im 1988 gekauft. Er arbeitet damals in der DDR. Die Pufferelkos stammen 08/85 oder 04/85. Wenn jemand einen passenden Schaltplan hat, bitte helfe mir!!!! bekeipeter[A*T]t-online.hu oder Skype: bekeipeter



Danke sehr: Peter Bekei

Wolfgang Eckardt
28.Aug.10
  2

Hallo Herr Bekei,

alle Unterlagen - Schaltbilder, Abgleich - sind doch beim Modell vorhanden. Was suchen Sie noch an Unterlagen?

Das Modell kam 1982 auf den Markt und wurde mindestens bis 1985 produziert. Da es aber wegen seines hohen Preises und wegen seines ungewohnten Aussehens damals kein "heiß begehrtes" Gerät war, standen immer noch "Ladenhüter" bis 1988 in den RFT-Läden herum.
Heute wird es aber von Sammlern gern genommen.

Viel Erfolg bei der Reparatur.

Wolfgang Eckardt
