Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653

Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653; Rohde & Schwarz, PTE (ID = 2570657) Power-S

Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653; Rohde & Schwarz, PTE (ID = 2570658) Power-S

Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653; Rohde & Schwarz, PTE (ID = 2570659) Power-S

Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653; Rohde & Schwarz, PTE (ID = 2570660) Power-S
Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653; Rohde & Schwarz, PTE (ID = 2570656) Power-S
Use red slider bar for more.
Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653; Rohde & Schwarz, PTE (ID = 2570656) Power-S

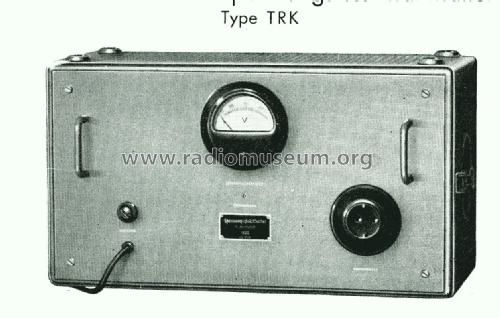

Rohde & Schwarz, PTE: Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653 [Power-S] ID = 2570656 1246x793
Select picture or schematic to display from thumbnails on the right and click for download.
For model Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653, Rohde & Schwarz, PTE; München:
Original aus Datenblatt

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1948 ?? Category: Power supply/conditioner or battery or charger
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 155-242 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Automatische Netzspannungs-Konstanthalter TRK BN 9651, 9653 - Rohde & Schwarz, PTE; München
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 470 x 270 x 270 mm / 18.5 x 10.6 x 10.6 inch
Notes

Rohde & Schwarz Netzspannungs-Konstanthalter TRK zur Ausregelung von 155-242 V Eingangsspannung. Ausgangsspannung wird auf 220 V ±2% ausgeregelt. Durchgangsleistung von 1 bis 12 kVA als einphasige Ausführungen (BN9651), mit 6 und 12 kVA auch als dreiphasige Version (BN9653) erhältlich.

Je nach Leistung als Wand- oder Tischgehäuse ausgeführt.
Die Daten zu Abmessungen und Gewicht beziehen sich auf die 1 kVA Variante.
Lieferbar sind Varianten bis 120 kVA

Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Literature/Schematics (1) -- Original-techn. papers. (R&S Datenblatt zum TRK BN 965x datiert 3/49)

Model page created by Rudolf Müller. See "Data change" for further contributors.
