Direktzeigender Klirrfaktormesser FTZ BN4816

Direktzeigender Klirrfaktormesser FTZ BN4816; Rohde & Schwarz, PTE (ID = 1083100) Equipment
Use red slider bar for more.
Direktzeigender Klirrfaktormesser FTZ BN4816; Rohde & Schwarz, PTE (ID = 1083100) Equipment

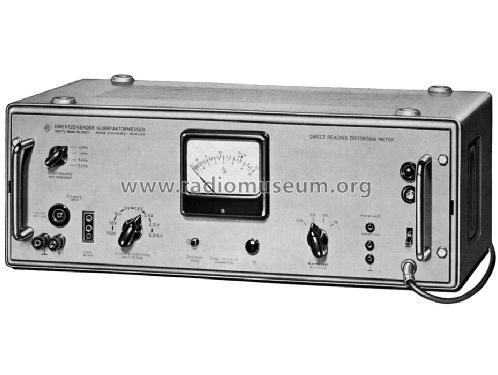

Rohde & Schwarz, PTE: Direktzeigender Klirrfaktormesser FTZ BN4816 [Equipment] ID = 1083100 930x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Direktzeigender Klirrfaktormesser FTZ BN4816, Rohde & Schwarz, PTE; München:
Quelle: R&S Datenblatt 481600 Ausgabe12/1957

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1957 Category: Service- or Lab Equipment
Valves / Tubes 6: EF40 EF40 EF40 EF40 EF40 EF40
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 115; 125; 220; 235 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Direktzeigender Klirrfaktormesser FTZ BN4816 - Rohde & Schwarz, PTE; München
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 540 x 200 x 378 mm / 21.3 x 7.9 x 14.9 inch
Notes Messfrequenzen = 40, 1000, 5000 und 15000 Hz
Klirrfaktormessbereich = 0,2 bis 30%
Anzeige durch Instrument (Effektivwertmessung)
Net weight (2.2 lb = 1 kg) 25 kg / 55 lb 1.1 oz (55.066 lb)
Source of data -- Original-techn. papers.
