Netzanschlußgerät NWU (BN9511) 0-140V, AZ11

Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 779010) Power-S Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 779011) Power-S
Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 779014) Power-S Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 1077995) Power-S
Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 1077996) Power-S Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 1077997) Power-S
Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 1077998) Power-S Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 1077999) Power-S
Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 1085672) Power-S Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 1245401) Power-S
Use red slider bar for more.
Netzanschlußgerät NWU ; Rohde & Schwarz, PTE (ID = 779010) Power-S
Rohde & Schwarz, PTE: Netzanschlußgerät NWU [Power-S] ID = 779010 750x634
Select picture or schematic to display from thumbnails on the right and click for download.
For model Netzanschlußgerät NWU (BN9511) 0-140V, AZ11, Rohde & Schwarz, PTE; München:
ebay-VK: maxos2flug

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1938 ? Category: Power supply/conditioner or battery or charger
Valves / Tubes 1: AZ11 STV280/40 2,5-7,5V.1,4A H85-255/60
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 150; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Netzanschlußgerät NWU [0-140V, AZ11] - Rohde & Schwarz, PTE; München
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 300 x 230 x 230 mm / 11.8 x 9.1 x 9.1 inch

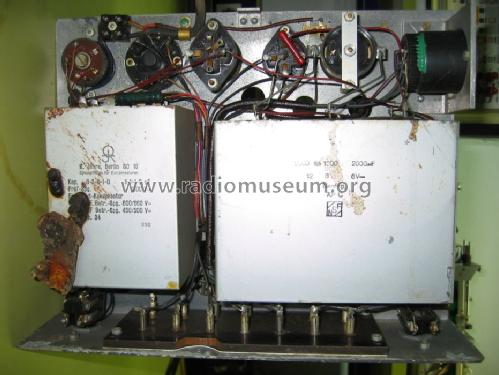

Notes Das Netzanschlußgerät NWU 9511 ist ein universelles Stromversorgungsgerät. Es ist besonders geeignet für batteriebetriebene Meßgeräte, wenn sie an ein Wechselstromnetz angeschlossen werden sollen. Die Heiz- und Anodenströme werden konstant gehalten, die Anodenspannung stabilisiert. Für die Speisung direkt geheizter Batterieröhren liefert ein Trockengleichrichter den Heizstrom, der durch einen Eisenwasserstoffwiderstand des Typs EW2,5-7,5/1,6A konstant gehalten wird. Für indirekt geheizte Röhren gibt das Gerät eine Wechselspannung von 4 Volt ab.
Zum Betrieb des Allwellen-Frequenzmessers WIP(BN441) befindet sich an der linken Seite des Gerätes eine Vierfachsteckdose, die mittels Kabel die einfache Verbindung zu diesem Meßgerät herstellt.
Wesentliche Parameter:
Anodenspannung:
70 V und 210 V fest
0 bis 140 V einstellbar
Stromentnahme von max. 40 mA

Heizspannung:
Gleichspannung 4 V max. 1 A
Wechselspannung 2x2 V max. 5 A

Gittervorspannung:
0 bis 14 V einstellbar
0 bis 70 V einstellbar

Die BN wurde erst 1938 eingeführt. Der Preis gilt für das Jahr 1938.
Net weight (2.2 lb = 1 kg) 11.5 kg / 25 lb 5.3 oz (25.33 lb)

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
