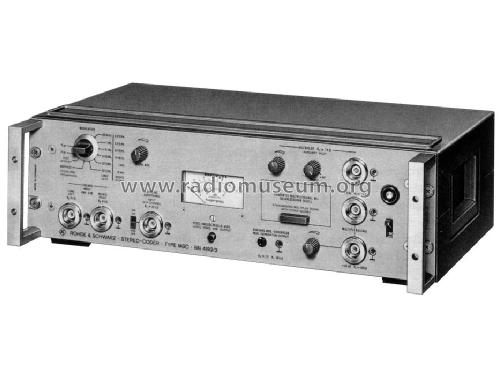

Stereo-Coder MSC BN4192

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1965 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 144171
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 41
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 125; 220; 235 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Stereo-Coder MSC BN4192 - Rohde & Schwarz, PTE; München
  • Shape
  • Rack
  • Dimensions (WHD)
  • 540 x 166 x 378 mm / 21.3 x 6.5 x 14.9 inch
  • Notes

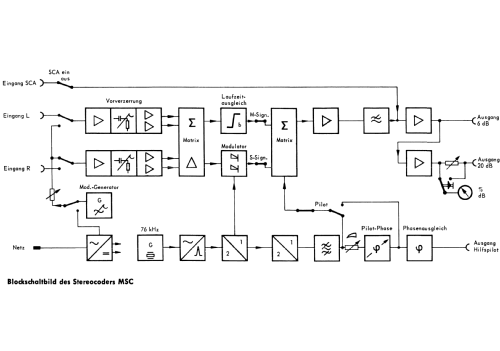

  • Der Stereocoder erzeugt aus dem linken und rechten Signal das zur Modulation eines FM-Meßsenders oder für den Betrieb eines Stereodecoders erforderliche Multiplexsignal, entsprechend den in Amerika eingeführten FCC- und den in Europa geltenden UER-Empfehlungen. Transistortypen teilweise mehrfach vorhanden: 13x AF118; 12x AF124; 3x BSY52; 2x BSY76 und 6x 2N964. Ein gesonderter Eingang erlaubt ein aufbereitetes SCA-Signal hinzuzufügen.
  • Net weight (2.2 lb = 1 kg)
  • 16 kg / 35 lb 3.9 oz (35.242 lb)
  • Price in first year of sale
  • 4,100.00 DM
  • Source of data
  • - - Data from my own collection
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Folkert Rothe. See "Data change" for further contributors.
