VHF-Ballempfänger EU6201

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1967
  • Category
  • Commercial Receiver (may include amateur bands)
  • Radiomuseum.org ID
  • 172394
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

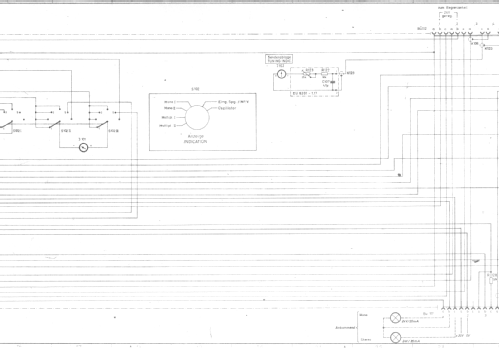

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 71
  • Semiconductors
  • Main principle
  • Superhet with RF-stage; ZF/IF 21400 kHz
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Alternating Current supply (AC) / 115; 125; 220; 235 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: VHF-Ballempfänger EU6201 - Rohde & Schwarz, PTE; München
  • Shape
  • Rack
  • Dimensions (WHD)
  • 483 x 88 x 425 mm / 19 x 3.5 x 16.7 inch
  • Notes

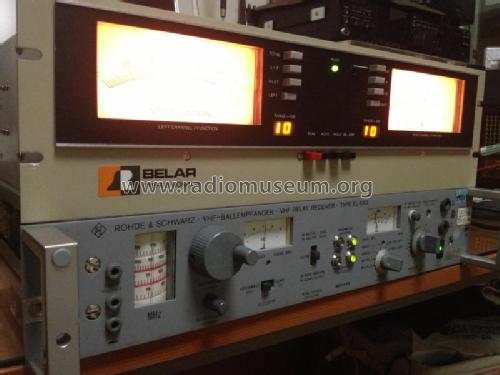

  • Rohde & Schwarz VHF-Ballempfänger (VHF Relay Receiver) Type EU6201;
    Empfangsoszillator durchstimmbar (VFO) oder Festquarz.
    Ausgänge für Mono, Multiplex, 15 kHz Tiefpass schaltbar,
    NF-Ein- und Ausgänge durchschleifbar für unterbrechungsfreie Umschaltung der Signalwege.
    Leuchtanzeige für ankommende und abgehende Modulation (Mono und Stereo),
    kein Multiplex-Decoder eingebaut. Kopfhörer-Anschluß frontseitig.
    Anzeigeinstrument, umschaltbar für Empfangsfeldstärke, Oszillatorkontrolle, NF-Pegel.
    Abmessungen und Gewicht gelten für den Einschub.
    Kastengerät: 484 x 105 x 439 mm, 16 kg.

    Zitat Rohde & Schwarz:

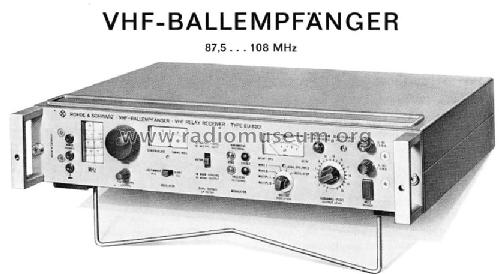

    "Der VHF Stereo Ballempfänger EU 6201 ist für den Empfang eines UKW FM - Senders für Stereo und Mono Rundfunkprogrammübertragung im Band II von 87,5 bis 108 MHz und zur Weitergabe des Modulationsinhalts an einen Tochtersender geeignet. Dieses Verfahren zur Übertragung ist besonders wirtschaftlich, da weder Rundfunkkabel noch Leitungsverstärker notwendig sind. Die Übertragungsqualität kann insbesondere bei Stereoprogrammen auf andere Weise kaum erreicht werden. Hohe Betriebssicherheit und Wartungsfreiheit garantieren einen störungsfreien Betrieb. Für Modulations- und Überwachungszwecke sind je 2 getrennte Ausgänge für Stereo und Mono-Signale, ein Breitbandausgang und ein Abhöranschluß vorhanden. Zwei Umschaltkontakte dienen Steuerungs- oder Umschaltzwecken. Ihre Schaltschwelle ist von der Frontplatte aus einstellbar. Der Empfänger ist für die FCC-Stereonorm nach dem 19 kHz Pilottonverfahren ausgelegt."

    "The VHF relay receiver Type EU 6201 is intended for the reception of VHF - FM stereo or mono transmissions in Band II from 87,5 - 108 Mc and for relaying the programs to a repeater transmitter. This method of transmission is particulary economical, since neither a program line nor a line amplifier is required. It also ensures a quality of transmission which - especially with stereo programs - can hardly be attained by any other means. The extreme reliability of this relay receiver guarantees trouble - free operation and maintenance. For modulation and monitoring, the receiver is provided with two separate outputs for both stereo and mono signals, a wideband output and an aural - monitoring socket. It is fitted with two switchover contacts for control and switching purposes, their response level can be adjusted from the front panel. The receiver is designed in accordance with the FCC standards for the 19 kc pilot carrier system."
  • Net weight (2.2 lb = 1 kg)
  • 13 kg / 28 lb 10.1 oz (28.634 lb)
  • Source of data
  • -- Original prospect or advert
  • Mentioned in
  • Neues von Rohde & Schwarz, Nr. 26, Mai 1967, S.10 f.
  • Author
  • Model page created by Bernhard Nagel. See "Data change" for further contributors.
