VHF-Wattmeter + Anpassungszeiger NAK

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1960 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 114026
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org

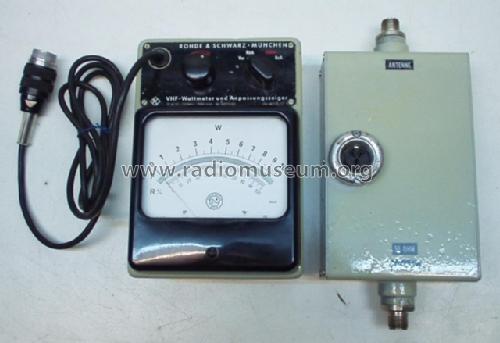

  • Model: VHF-Wattmeter + Anpassungszeiger NAK - Rohde & Schwarz, PTE; München
  • Dimensions (WHD)
  • 180 x 125 x 115 mm / 7.1 x 4.9 x 4.5 inch
  • Notes
  • Das VHF-Wattmeter des Typs NAK dient zur Leistungsmessung an VHF-Sendern sowie zur Bestimmung der Anpassung von Antennen, Lastwiderständen und anderen Verbrauchern an Energieleitungen und Sendern. Der Frequenzbereich beträgt 30 bis 230 MHz.
    Ausführungen:
    (Meßbereiche Vor-/Rücklaufleistung)
    BN 26013 = 0 bis 13 W
    BN 26023 = 0 bis 40 W
    BN 26033 = 0 bis 130 W
    BN 26043 = 0 bis 400 W
    BN 26053 = 0 bis 1300 W
    An die BN wird mit /50/60/75 die Angabe des Wellenwiderstands angehängt.
    Die Angaben für das Gewicht und die Abmessungen beziehen sich auf das Anzeigegerät. Der Meßkopf hat die Abmessungen 110x45x270mm und wiegt 1,9 kg. Die Verbindung zwischen Anzeigeteil und Meßkopf erfolgt über ein 2 m langes geschirmtes Kabel mit Tuchelsteckern.
  • Net weight (2.2 lb = 1 kg)
  • 1.7 kg / 3 lb 11.9 oz (3.744 lb)
  • Source of data
  • -- Original prospect or advert
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Josef Loidl. See "Data change" for further contributors.
