• Country
• Germany

• Manufacturer / Brand
• Rufa Sprechanlagen; Küps/Bayern

• Year
• 1962 ?

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 253452

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• DM70

• Number of Transistors
• 6

• Semiconductors
• NTC-Resistor OC75 OC75 OC75 OC74 OC74 OC79 OA81 M3 M3

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Batteries / addl. power jack / D: 4 x 1,5 V / 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Batterietonbandgerät R119K - Rufa Sprechanlagen; Küps/

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 235 x 98 x 250 mm / 9.3 x 3.9 x 9.8 inch

• Notes

• Hersteller: Fa. Dipl-Ing. Franz Eben, Dachau. Dieses Chassis wurde auch von Quelle und Loewe Opta (Optacord 409) angeboten. Siehe auch Clarville R119K.
  Vermutlich technisch ähnlich mit Eben Batterietonbandgerät 203, abweichende Gehäuse-Konstruktion.

  Aufnahme-Kontrolle mit magischem Strich DM 70, Geschwindigkeit 9,5 cm/sek., Spulengröße max. 11 cm.
  Lautsprecher: 75 mm x 130 mm

• Net weight (2.2 lb = 1 kg)
• 2.3 kg / 5 lb 1.1 oz (5.066 lb)

• Mentioned in

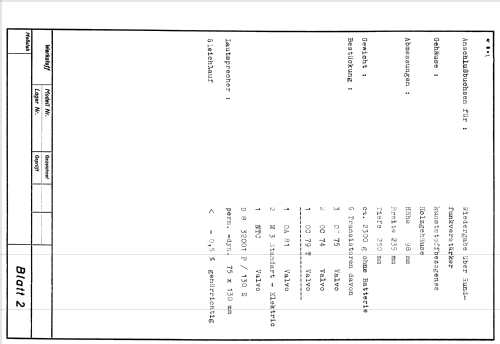

• -- Original-techn. papers.

• Author
• Model page created by Günther Stabe † 19.8.20. See "Data change" for further contributors.
