Meersburg Automatic 11-Stereo; SABA; Villingen (ID = 47900) Radio

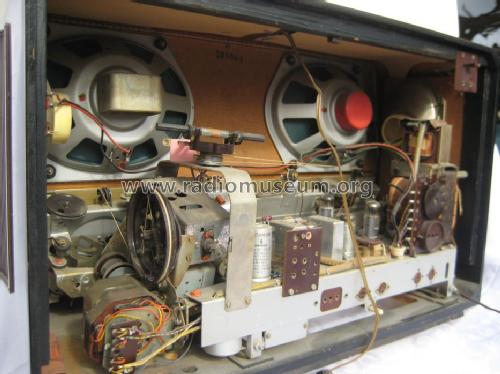

SABA; Villingen: Meersburg Automatic 11-Stereo [Radio] ID = 47900 933x677
Select picture or schematic to display from thumbnails on the right and click for download.
For model Meersburg Automatic 11-Stereo, SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1961/1962 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: EC92 EC92 ECH81 EF85 EM84 EABC80 ECL86 ECL86 EABC80 ECL80
Main principle Super-Heterodyne (Super in general); ZF/IF 460/6750 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Meersburg Automatic 11-Stereo - SABA; Villingen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 640 x 395 x 290 mm / 25.2 x 15.6 x 11.4 inch
Notes Dioden: 2× RL232. Stereo-NF-Vertstärker, 2 Endstufen je 3,5 W für Stereo, 8-W-Gegentakt-Endstufe bei Mono..
Abgleich (auch Steuerfilter)
Alignment (also automatic filter)
Net weight (2.2 lb = 1 kg) 18 kg / 39 lb 10.4 oz (39.648 lb)
Price in first year of sale 699.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62


All listed radios etc. from SABA; Villingen
Here you find 1552 models, 1412 with images and 1041 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Meersburg Automatic 11-Stereo
Threads: 3 | Posts: 4
Hits: 1937     Replies: 0
saba: 11-Stereo; Meersburg Automatic
Marc Goeritz
14.Apr.06
  1 Eine genaue Beschreibung über Funktion und Reparatur des Sendersuchlaufs ist bei den Schaltbildern zu den Modellen Freiburg 7 und Freiburg 125 hinterlegt.
Mit freundlichen Grüßen
Marc Goeritz

Hits: 2200     Replies: 1
saba: 11-Stereo; Meersburg Automatic; info über sender
Georges Van Campenhout
21.Nov.03
  1 Hallo,

Obwohl ich besser englisch schreibe, versuche ich meine Frage auf deutsch zu formulieren.
Ich möchte wissen, wie die motorgesteuerte Sendersuchautomatik in diesem Radio funktioniert.
Gibt es in Deutschland oder der Schweiz SABA-Spezialisten die mir helfen können?

Vielen dank im voraus
Georges Van Campenhout
Eilert Menke
11.Mar.04
  2

Hallo Herr van Campenhout,

vielleicht helfen Ihnen die technischen Unterlagen des Freiburg Automatic 7 weiter. Dort finden Sie auch eine Beschreibung des Sendersuchlaufs:

http://www.radiomuseum.org/dsp_modell.cfm?model_id=6555

Grüße

E.M.


Hits: 1999     Replies: 0
saba: 11-Stereo; Meersburg Automatic
Georges Van Campenhout
21.Nov.03
  1

Hello,

dear fellow collectioners,

Is there a SABA specialist who can explain me the functioning of the motor driven automatic tuning system used in this radio,

 please?



I would like to understand how this works.



Many thanks



Georges Van Campenhout






SABA; Villingen: Meersburg Automatic 11-Stereo
End of forum contributions about this model
