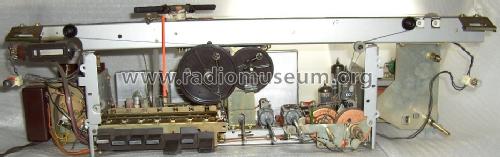

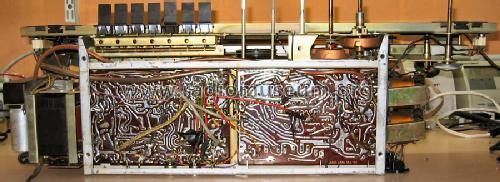

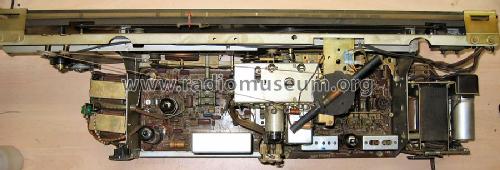

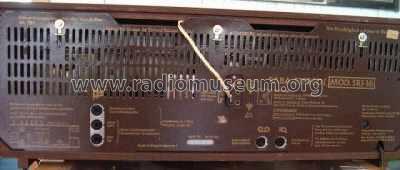

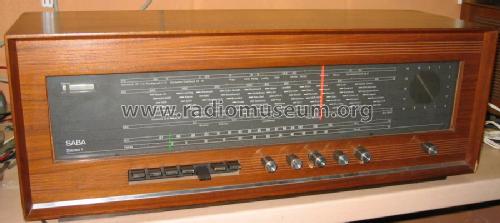

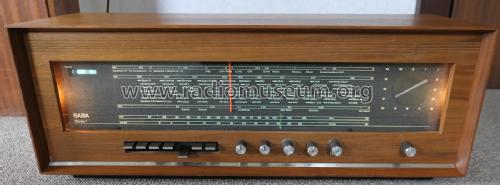

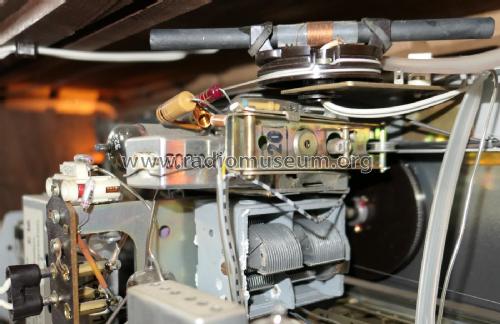

Stereo I (Stereo 1) SRI-16

Stereo I SRI-16; SABA; Villingen (ID = 343902) Radio

Stereo I SRI-16; SABA; Villingen (ID = 343903) Radio

Stereo I SRI-16; SABA; Villingen (ID = 343904) Radio

Stereo I SRI-16; SABA; Villingen (ID = 343905) Radio
Stereo I SRI-16; SABA; Villingen (ID = 2034742) Radio Stereo I SRI-16; SABA; Villingen (ID = 2034741) Radio
Stereo I SRI-16; SABA; Villingen (ID = 2034743) Radio Stereo I SRI-16; SABA; Villingen (ID = 469150) Radio
Stereo I SRI-16; SABA; Villingen (ID = 469152) Radio Stereo I SRI-16; SABA; Villingen (ID = 469151) Radio
Stereo I SRI-16; SABA; Villingen (ID = 354430) Radio Stereo I SRI-16; SABA; Villingen (ID = 354431) Radio
Stereo I SRI-16; SABA; Villingen (ID = 354432) Radio Stereo I SRI-16; SABA; Villingen (ID = 354433) Radio
Use red slider bar for more.
Stereo I SRI-16; SABA; Villingen (ID = 2034742) Radio
SABA; Villingen: Stereo I SRI-16 [Radio] ID = 2034742 1397x603
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo I (Stereo 1) SRI-16, SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1965 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EAF801 ECC83 EMM803 ECLL800 ECLL800
Semiconductors (the count is only for transistors) 6: AF126 AF126 AF126 AF126 AF126 AF126
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 120; 220 Volt
Loudspeaker - This model requires external speaker(s). / Ø 20 cm = 7.9 inch
Power out 14 W (max.)
from Radiomuseum.org Model: Stereo I SRI-16 - SABA; Villingen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 645 x 235 x 220 mm / 25.4 x 9.3 x 8.7 inch
Notes

Stereo-Steuergerät mit separaten Lautsprecherboxen (im Lieferumfang).

2 Gegentakt-Endstufen mit je 7 Watt Spitzenleistung. Serienmässig mit Stereo-Decoder, Magisches Band für UKW-Stereo Anzeige, separate Regler für Höhen, Tiefen und Balance. Die mitgelieferten Lautsprecherboxen, bestückt mit je einem 20cm Hochleistungs-Konzertlautsprecher, hatten die Maße von (BHT) 240 x 235 x 220 mm.

3 Halbleiterdioden und 1 Se-Gleichrichter.

Der Stereodecoder Modell E16 entspricht dem, im Gegensatz zu anderen Modellen, z.B. Konstanz KN16, ist der Decoder nicht mit einer Klammer befestigt, sondern werksmäßig bereits eingelötet worden.

Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Price in first year of sale 571.00 DM
Collectors' prices
Source of data Handbuch VDRG 1965/1966
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) -- Original prospect or advert (Saba Rundfunkgeräte 1965)

Model page created by Winfried Höhn. See "Data change" for further contributors.



All listed radios etc. from SABA; Villingen
Here you find 1558 models, 1419 with images and 1041 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Stereo I SRI-16
Threads: 1 | Posts: 3
Hits: 2199     Replies: 2
saba: SRI-16; Stereo I (Stereo 1)
Manfred Bräuer
03.Apr.12
  1

Hallo,

bei meinem Projekt "SABA Stereo I SRH-16" hakt es noch an 3 Fehlern:

1. im AM-Betrieb geht bei Betätigung des Bandbreitenschalters die Lautstärke in die Knie.

2. im FM-Betrieb ist bei Betätigung der StereoTaste im Gegensatz zu Mono die Lautstärke geringer, der Klang dumpf und die Klangbrillianz weg.

3. die Abstimmanzeige schließt sich trotz einwandfreiem Empfang nicht vollständig - es bleibt ein Schatten von 5mm.

Auch zeigt die EMM803 in Stellung Mono und Phono ein leichtes Leuchten über die Anzeigefelder Stereo u. Abstimmanzeige. Müsste das nicht in dieser Position vollständig abgedunkelt sein?

MfG

Fred



Manfred Bräuer
05.Apr.12
  2

Hallo,

gibt es für den E16 einen Plan für die Platinenbestückung?



MfG

Fred

Hans M. Knoll
05.Apr.12
  3

Das RMorg. hat die Unterlagen



knoll


SABA; Villingen: Stereo I SRI-16
End of forum contributions about this model
