For model Stereo-Studio I (1), SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1964/1965 Category: Broadcast Receiver - or past WW2 Tuner

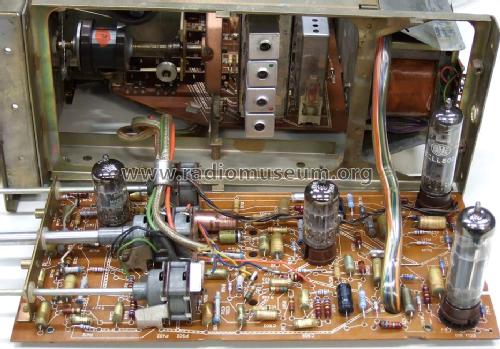

Valves / Tubes 9: ECC85 ECH81 EF89 EBF89 EMM803 ECC808 ECC808 ECLL800 ECLL800
Semiconductors (the count is only for transistors) BA101 AA119 AA119 AA119 AA117
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 115; 127; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 12 W (unknown quality)
from Radiomuseum.org Model: Stereo-Studio I - SABA; Villingen
Material Wooden case
Shape Book-shelf unit.
Dimensions (WHD) 405 x 185 x 330 mm / 15.9 x 7.3 x 13 inch
Notes

Saba Stereo Studio I

"HiFi-Studio-Anlage" bestehend aus Steuergerät und zwei abgestimmten Zweiweg - Lautsprecherboxen. 2 Gegentakt-Endstufen mit je ca 6 Watt Ausgangsleistung, die im Saba Katalog "Rundfunkgeräte 1965" angegebene "Spitzenleistung" von 2 x 11 Watt darf angezweifelt werden. Schaltbare automatische Scharfabstimmung (AFC) für UKW.

Mitgeliefert wurden zwei Stück Saba_Lautsprecher_Box I,

der passende Stereo-Decoder: Saba E1 mußte als Sonderzubehör bestellt werden.

Das Handbuch VDRG führt die Abmessungen 390 x 180 x 315 mm.

Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)
Price in first year of sale 1'317.00 DM
External source of data Erb
Source of data Handbuch VDRG 1964/1965
Mentioned in -- Original prospect or advert (Saba Rundfunkgeräte 1965)


All listed radios etc. from SABA; Villingen
Here you find 1588 models, 1441 with images and 1084 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Stereo-Studio I
Threads: 1 | Posts: 1
Hits: 2253     Replies: 0
saba: I(1); Stereo-Studio
Stefan Heymel
21.Jan.08
  1

Saba Stereo Studio 1- nachgerüsteter Phono- Vorverstärker?

Hallo liebe Sammlerfreunde,

ich bin heute zufällig per Sperrmüll in den Besitz  eines Stereo Studio 1 gekommen, arg ramponiert aber komplett. Im Gerät befindet sich eine nachgerüstete  Lötösenplatte , ich nehme an ein Phono- Vorverstärker für Magnettonabnehmer, bestückt mit ECC808 und 2 kleinen runden Übertragern in Alu- Bechern und den zugehörigen Widerständen und Kondensatoren. Angeschlossen ist das Teil an eine neben der TA- Buchse nachgerüsteten DIN- Buchse und über 100k- Widerstände an die Platine Nähe Lautstärkepoti. Sieht alles recht professionell aus, Bauteile sind identisch mit den sonst im Gerät verbauten. Hat jemand hierüber nähere Informationen und vielleicht auch die Schaltung?

Mit freundlichen Grüßen

Stefan Heymel
