Olympia Reflex Super mK mit KW

Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2036784) Radio

Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2036785) Radio

Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2036786) Radio

Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2054338) Radio
Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 948661) Radio Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 948663) Radio
Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 948667) Radio Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 948669) Radio
Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2613297) Radio Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2613298) Radio
Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2613299) Radio Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 2613300) Radio
Use red slider bar for more.
Olympia Reflex Super mK ; Sachsenwerk bis 1945 (ID = 948661) Radio
Sachsenwerk bis 1945: Olympia Reflex Super mK [Radio] ID = 948661 730x717
Select picture or schematic to display from thumbnails on the right and click for download.
For model Olympia Reflex Super mK mit KW, Sachsenwerk (bis 1945) ESWE

Country:  Germany
Manufacturer / Brand:  Sachsenwerk (bis 1945) ESWE
Year: 1934 Category: Broadcast Receiver - or past WW2 Tuner

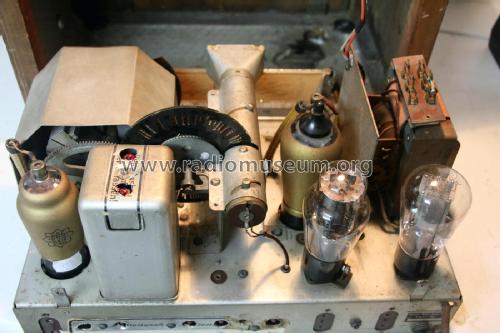

Valves / Tubes 5: AK1 RENS1284 AB1 RENS1374d RGN1064
Main principle Superheterodyne (common); ZF/IF 470 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 230 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Olympia Reflex Super mK [mit KW] - Sachsenwerk bis 1945 ESWE
Material Wooden case

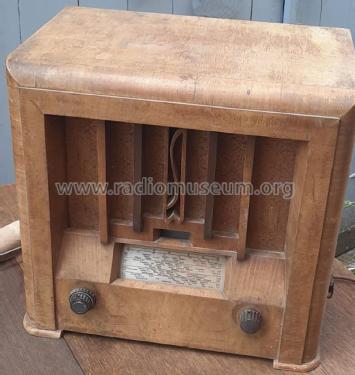

Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 430 x 410 x 275 mm / 16.9 x 16.1 x 10.8 inch
Notes Gerät Hochformat mit Kinoskala.
Literature/Schematics (4) -- Schematic

Model page created by Wilfried Winter. See "Data change" for further contributors.
