• Year
  • 1970 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 225516

 Technical Specifications

  • Number of Transistors
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 455/10700 kHz; 3 AF stage(s)
  • Tuned circuits
  • 5 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Short Wave plus FM or UHF.
  • Power type and voltage
  • Line / Batteries (any type) / 120; 240 / 3 x 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
  • Power out
  • 0.4 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org

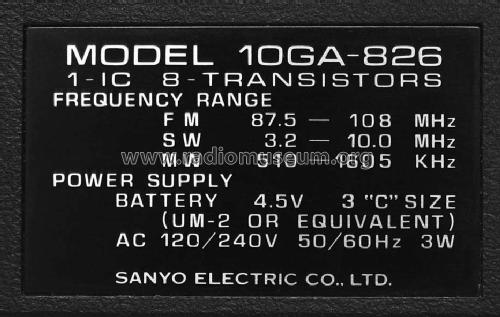

  • Model: 10GA-826 - Sanyo Electric Co. Ltd.;
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 205 x 120 x 53 mm / 8.1 x 4.7 x 2.1 inch
  • Notes
  • NF-Vorverstärker und Treiber für die Endstufe ist ein IC (vermutlich Hybrid-Baustein) von Sanyo mit der Bezeichnung LD3001, Skalenzeiger mit Lupenfunktion, AFC schaltbar.
    SW: 3,2...10 MHz.

  • Net weight (2.2 lb = 1 kg)
  • 0.820 kg / 1 lb 12.9 oz (1.806 lb)

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Sanyo Electric Co.: 10GA-826

Threads: 1 | Posts: 3

Hallo in die Runde, wie ich schon oben erwähnte, ist hier ein IC (wird auch in dem Gerätenamen so genannt) als NF-Vorverstärker und Treiber eingebaut. Ich nehme an, dass es ein Hybrid-Baustein ist. Er hat die folgende Abmessungen (BxHxT) 12 x 10 x 3mm und hat 9 Anschlüsse. Vielleicht weiß ja jemand etwas darüber.

Freundlichen Gruß, K.- Heinz Entrich

Attachments

Karl-Heinz Entrich † 7.21, 26.Oct.12
