• Year
  • 1982/1983
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 128618

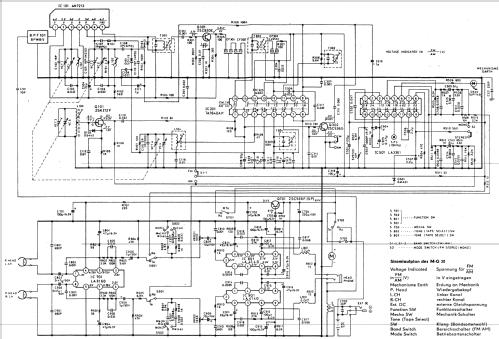

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 4
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Storage and/or dry batteries / 6 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 0.06 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org

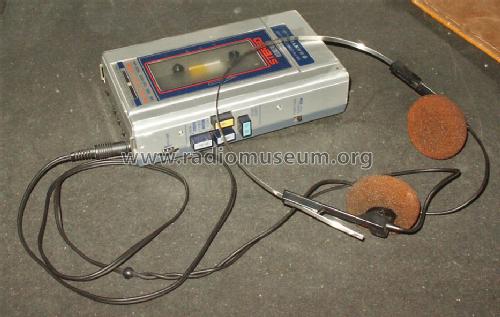

  • Model: MG30 - Sanyo Electric Co. Ltd.;
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 155 x 93 x 38 mm / 6.1 x 3.7 x 1.5 inch
  • Notes
  • Empfänger Mittelwelle und UKW bis 108 MHz, Kassette nur für Wiedergabe, Frequenzgang von 60 Hz bis 13 kHz. Kopfhörer, 2x 30 mW Ausgangsleistung. Anschlüsse für Kopfhörer und für ein externes Netzteil. Sechs Schaltkreise. Stromversorgung über 4 NC- Zellen. Zum Lieferumfang gehörten zwei Zellensätze und ein Ladegerät. Wurde auch in der DDR verkauft.
  • Net weight (2.2 lb = 1 kg)
  • 0.5 kg / 1 lb 1.6 oz (1.101 lb)
  • Source of data
  • - - Data from my own collection
  • Mentioned in
  • Zeitschrift Radio Fernsehen Elektronik 1983 Heft 5 Seite 319 ff.
  • Literature/Schematics (1)
  • Importgeräte- CD vom Funkverlag B. Hein
  • Author
  • Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.
