Amigo TK 121061; Schaub und Schaub- (ID = 367046) Radio
Schaub und Schaub-: Amigo TK 121061 [Radio] ID = 367046 800x656
Select picture or schematic to display from thumbnails on the right and click for download.

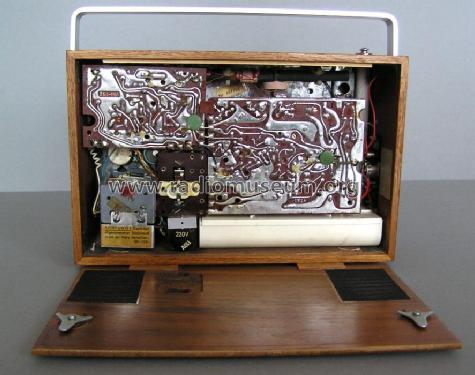

For model Amigo TK 121061, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF124 AF125 AF137 AF138 AF137 AC151 AC151 AC151 AC117 AC175 1N60 1N60 1N60
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 110; 220 / 6×1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.6 W (unknown quality)
from Radiomuseum.org Model: Amigo TK 121061 - Schaub und Schaub-Lorenz
Material Wooden case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 272 x 180 x 102 mm / 10.7 x 7.1 x 4 inch
Notes Transistoren: AF124, AF125, 2× AF137, AF138, 3× AC151, AC117, AC175, AC178.
Net weight (2.2 lb = 1 kg) 2.9 kg / 6 lb 6.2 oz (6.388 lb)
Source of data Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 961 models, 806 with images and 680 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Amigo TK 121061
Threads: 1 | Posts: 1
Hits: 1355     Replies: 0
schaub: 121061; Amigo TK - Variante mit zusätzlichem Sieb-Transistor
Hartmut Schmidt
09.Mar.11
  1

Von diesem Gerät gibt es zwei Versionen einmal die Version, die den Vorjahresausführungen entspricht und zum anderen eine Version mit zusätzlichem Sieb-Transistor.

Beide Varianten unterscheiden sich weder von aussen noch an der Typennummer. Der zusätzliche Transistor (AC187K) ist frei verdrahtet und stellt eine echte "Verbesserung im Sinne des technischen Fortschritts" dar. Er bewirkt allein eine Verringerung der Restwelligkeit der Speisespannung.
Eine stabilisierende Wirkung hat er nicht - dazu fehlt eine entsprechende Referenz (Zenerdiode o. ä.).

Damit ist die Frage im talk-talk-Forum "schaub: Amigo TK - zwei verschiedene Geräte mit identischem Typ?" aufgeklärt - herzlichen Dank an Herrn Leber, der die Informationen zusammengetragen hat.

Von ihm stammt auch die systematische Zusammenstellung der Typennummern, der Bezug zum Wellenbereich und dem Herstellungsjahr:

Bj. 65/66 als HK 12 10 41 und als HL 12 11 41
Bj. 66/67 als SK 12 10 51 und als SL 12 11 51
Bj. 67/68 als TK 12 10 61 und als TL 12 11 61

Dabei ist zu beachten, daß sozusagen redundant verschlüsselt wurde.
(H)K steht für UKW/MW/KW - ebenso wie die (12) 10 (41) und
(H)L steht für UKW/MW/LW - ebenso wie die (12) 11 (41)

H(K) steht für Bj. 65/66 - ebenso wie die (12 10) 41 ,
S(K) steht für Bj. 66/67 - ebenso wie die (12 10) 51 und
T(K) steht für Bj. 67/68 - ebenso wie die (12 10) 61

Mit freundlichen Sammlergrüßen

Hartmut Schmidt.
